Hoogspanning complete set

● Toepassing van KYN28-12 Type Hoge spanning Volledige set

KYN28-12 (GZS1) Hoogspanning Complete Set is een driefasige AC 50Hz indoor compleet distributieapparaat, dat wordt gebruikt om 3-12kV netwerkvermogen en -controle te ontvangen en te distribueren, te beschermen en te bewaken. Verschillende soorten op microcomputer gebaseerde uitgebreide relaisbeschermingsapparaten kunnen worden geïnstalleerd op het paneel van de relaiskamer van dit product, en de intelligente controle van het systeem kan worden gerealiseerd. Het heeft de functies van afstandsbediening, telemetrie, externe communicatie en aanpassing op afstand en het veldnetwerk kan worden bestuurd via CAN -bus met communicatie -interface. Het heeft ook de functies van het voorkomen van verkeerde werking van de stroomonderbreker, het duwen en trekken van de handcart met belasting, het sluiten van de aardingsschakelaar met elektriciteit, het sturen van elektriciteit op de aardingspositie en het voorkomen van het live interval per ongeluk in te voeren, dat wordt aangeduid als "vijf preventie" kort. De kast kan worden uitgerust met VSI (Zn63) en Zn12V -vacuümstroomonderbrekers, evenals geïmporteerde VD4 -vacuümstroomonderbrekers en VC -series vacuümcontacten.

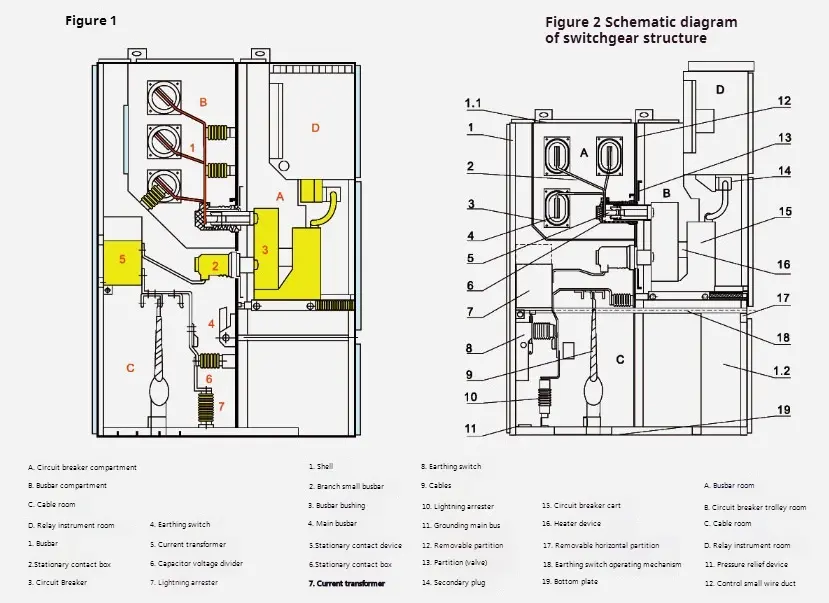

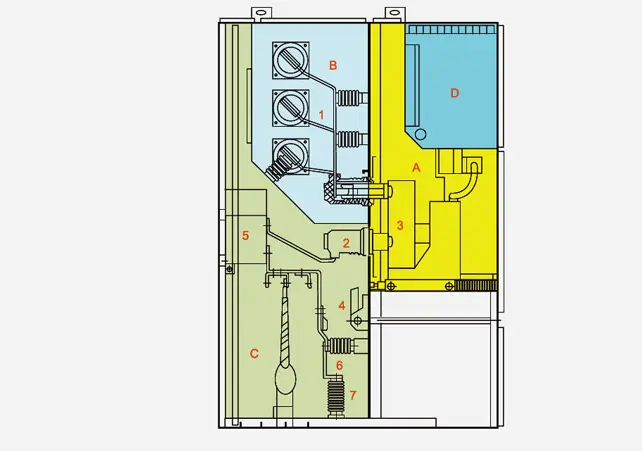

● Structuurgrafiek van het KYN28-12 Type Hoogspanning Volledige set

● De hoge spanning complete set voldoet aan de normen onder de normen ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

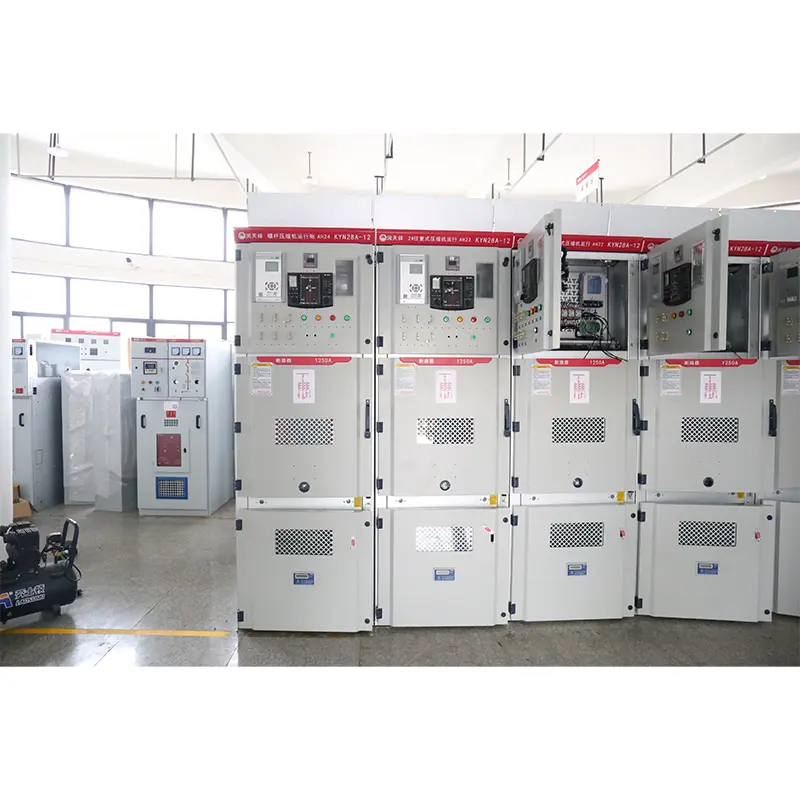

● Hoge spanning Volledige set Beschrijving

De schaal en verdeling van de complete set met hoge spanning zijn gemaakt van aluminium-zinkcoate stalen platen of stalen platen die zijn vastgebout na verwerkte en gebogen door CNC-machine-gereedschap, zodat de complete set van de geassembleerde hoogspanning de uniformiteit in grootte kan behouden. Aluminium-zink gecoate stalen plaat heeft sterke anti-corrosie- en anti-oxidatie-effecten en hoge mechanische sterkte. Het interieur van de complete set van de hoge spanning is verdeeld in handcartruimte, buskamer, kabelruimte en relaisinstrumentenruimte door partities, en de schaal van elke eenheid heeft onafhankelijke aarding. De deuren ervan worden allemaal besproeid met elektrostatisch plastic, waardoor hun oppervlakken de voordelen hebben van impactweerstand, corrosieweerstand en een mooi uiterlijk (kleuren kunnen worden aangepast door gebruikers).

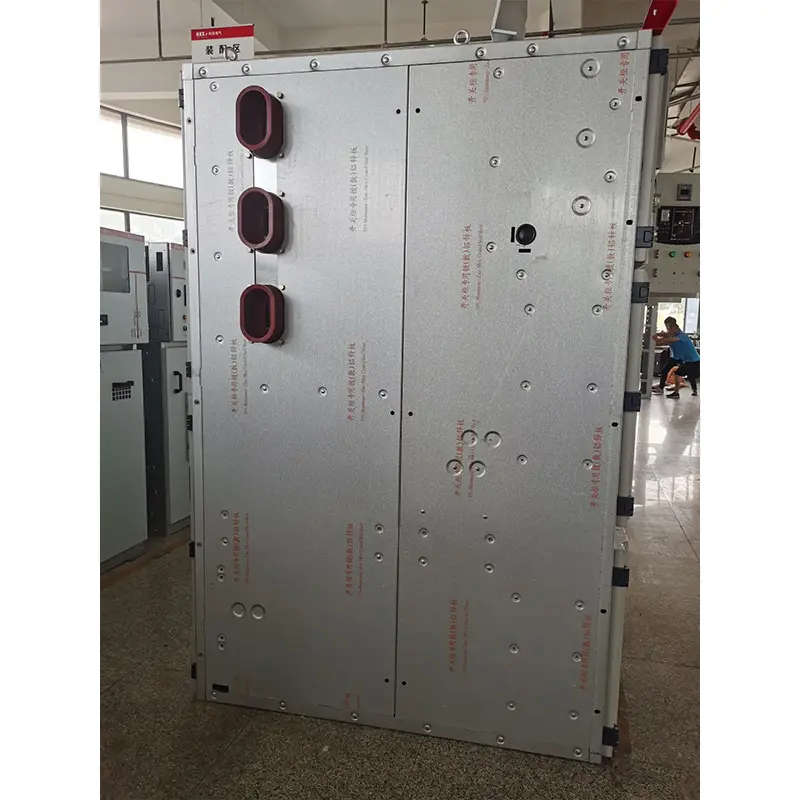

◆ De schaal en partitie

De schaal en verdeling van de kast zijn gemaakt van hoogwaardige geïmporteerde aluminium gecoate zinkstalen platen die zijn vastgebout nadat ze zijn gebogen door CNC-machine-gereedschappen, zodat de verzamelde hoge spanning complete set de uniformiteit in grootte kan behouden. Het heeft een sterke corrosiebestendigheid en oxidatieweerstand en heeft een hogere mechanische sterkte dan dezelfde stalen plaat. De complete set met hoge spanning is verdeeld in handcartruimte (stroomonderbrekercompartiment), busruimte, kabelruimte en estafette -instrumentenruimte (laagspanningsruimte) per partitie. De schaal van elke eenheid is onafhankelijk geaard.

◆ Afmetingen

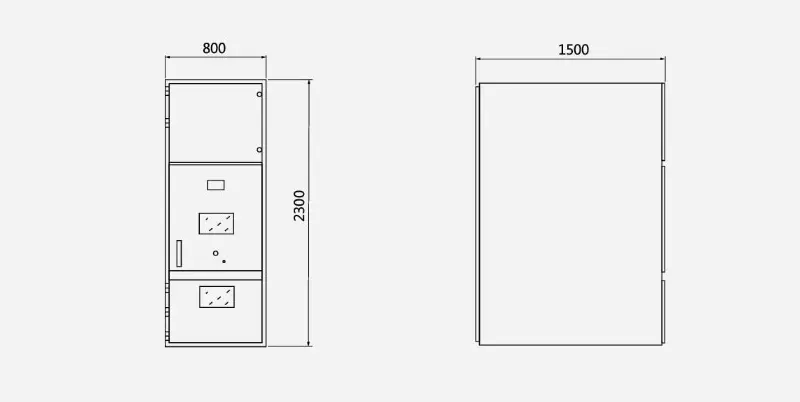

◆ Overzichtsdimensionale tekening van de complete set met hoge spanning

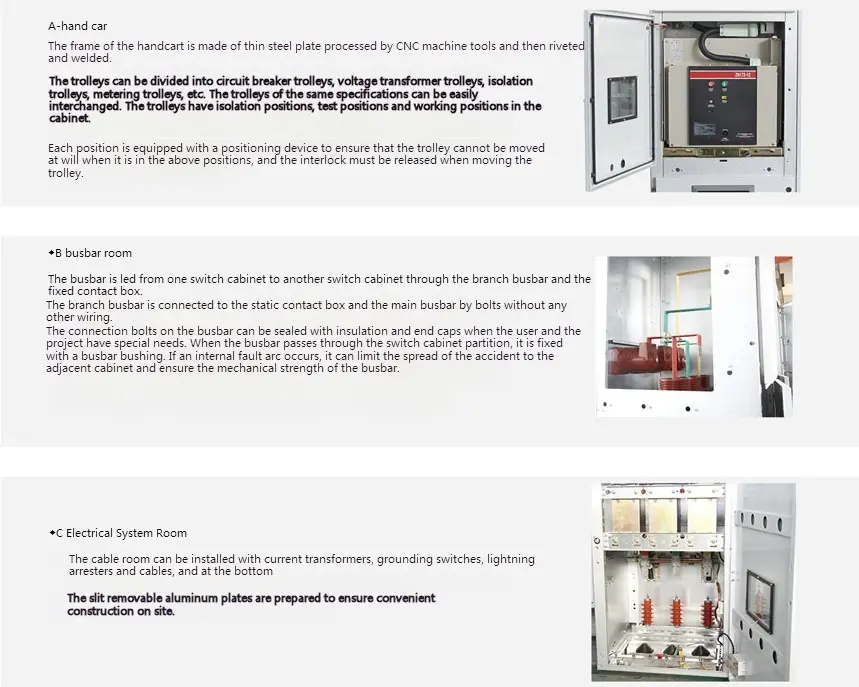

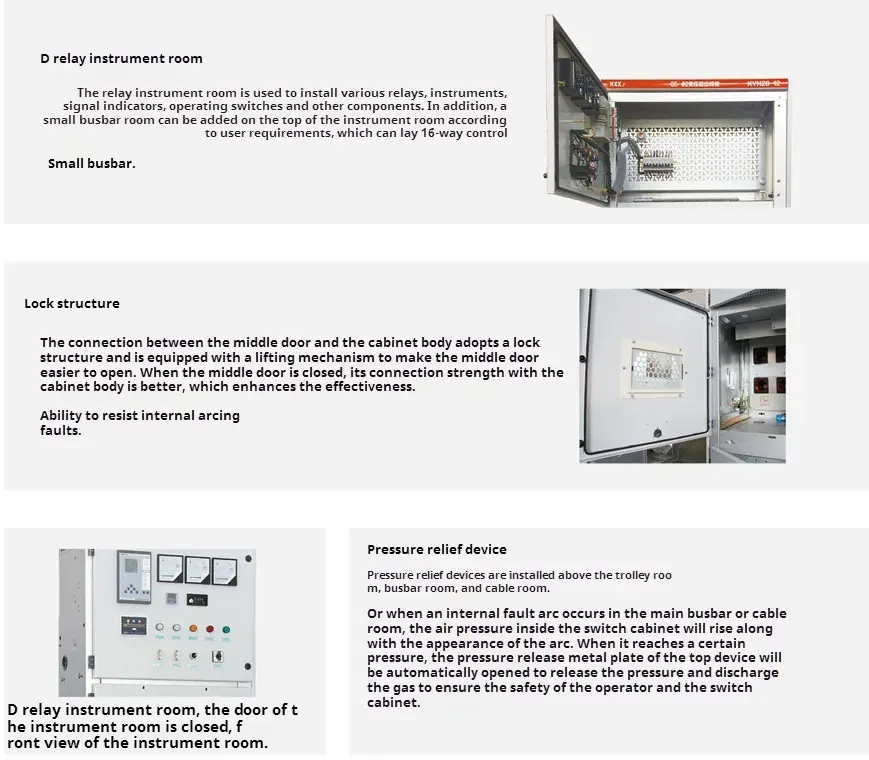

◆ Belangrijke component van het KYN28-12 Type Hoogspanning Volledige set
