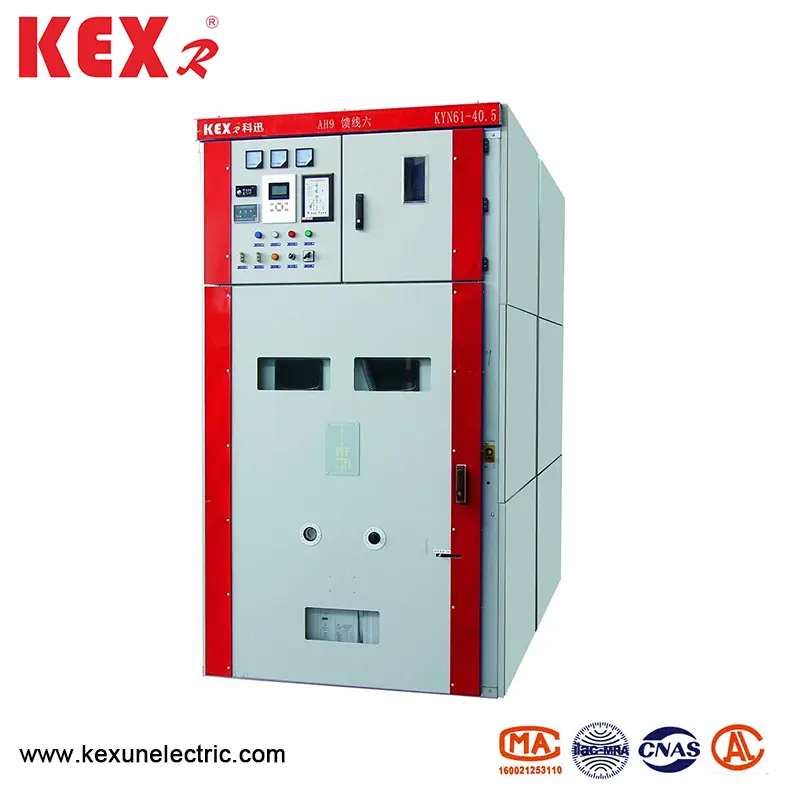

Armor-beklede schakelschakelaarapparatuur

● Samenvatting

KYN61-40.5 Armor-beklede schakelschakelaarapparatuur (hierna Apparatuur genoemd) is een compleet indoorverdelingsapparaat met driefasige AC 50Hz en nominale spanning van 40,5 kV. Als elektriciteitscentrale, substation en industriële en mijnbouwbedrijven om elektrische energie te ontvangen en te distribueren, kan het circuits regelen, beschermen en detecteren en kan het ook worden gebruikt op plaatsen met frequente activiteiten. Deze schakelapparatuur is overeenkomend met GB/T11022-1999, GB3906-2006 en DL404-1997.

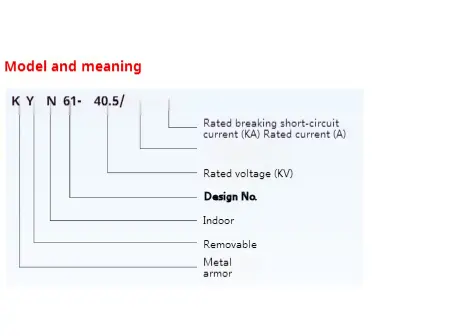

● Technische parameters voor elke component van KYN61-40.5 Type Armour-beklede schakelschakelaarapparatuur

◆ Vacuümwisseling

◆ Vacuümstroomonderbreker

◆ Spring-geopereerde machines

● Structurele kenmerken van de KYN61-40.5 Type pantser beklede schakelschakelaarapparatuur

De schakelapparatuur is ontworpen volgens de standaard van gepantserde metaal ingesloten apparatuur in GB3906-1991 en IEC298. De hele apparatuur bestaat uit twee delen: de apparatuur en het tekenbare deel (handcart). De apparatuurstructuur wordt geassembleerd en gecombineerd met bouten. Het interieur van schakelapparatuur is verdeeld in stroomonderbreker, hoofdbusruimte, kabelruimte en relaisinstrumentenruimte door metalen partitie. Het beschermingsniveau van de schaal bereikt IP3X en het beschermingsniveau tussen compartimenten is IP2X en alle structurele metalen structurele leden zijn betrouwbaar gegrond. Elk compartiment van het hoofdlussysteem heeft een drukafgiftekanaal voor onafhankelijke uitlaat.

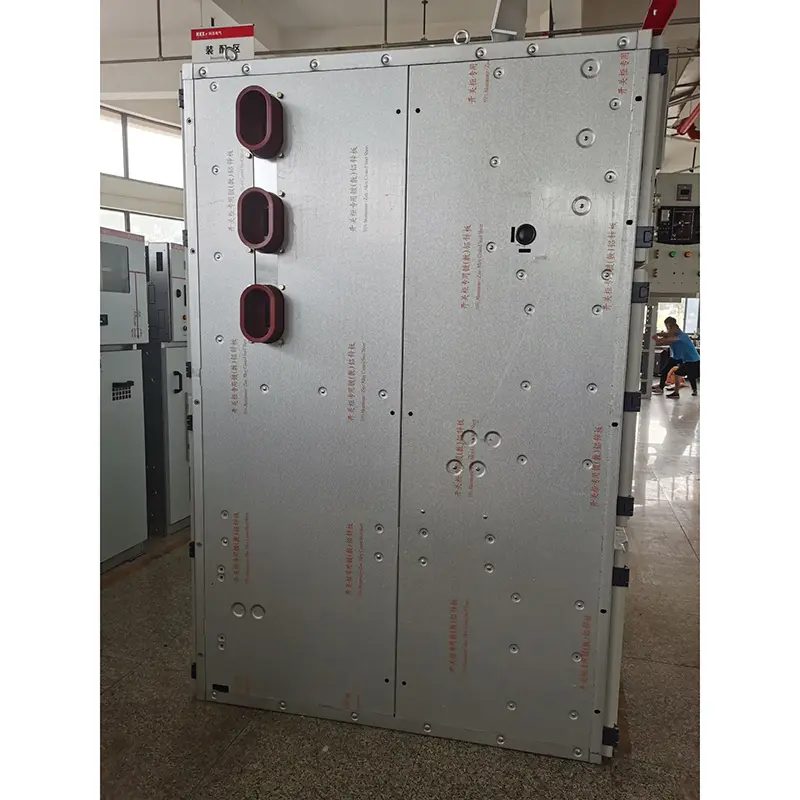

◆ Shell en partitie

De schaal en verdeling van de pantser-beklede schakelschakelaarapparatuur worden vastgebout door koud gerolde stalen plaat nadat ze zijn verwerkt en gebogen door CNC Machine-gereedschap. Daarom kan de geassembleerde apparatuur zorgen voor de uniformiteit van structurele afmetingen. Armor-geklede schakelschakelaarapparatuur is verdeeld in stroomonderbreker, hoofdbusruimte, kabelruimte en relaisinstrumentenruimte en elk onderdeel wordt gescheiden door geaarde metalen scheidingswand.

◆ Handcart

HandCart kan worden onderverdeeld in handcart van de stroomonderbreker, spanningstransformator handcart, meting handcart, isolatie handcart, enz. Alle soorten handcart hebben dezelfde vorm en grootte, en handcarts met hetzelfde doel zijn uitwisselbaar. De handcart heeft een test/isolatiepositie en een werkpositie in de apparatuur, en elke positie is uitgerust met een in elkaar grijpend apparaat om ervoor te zorgen dat de handcart niet terloops kan bewegen wanneer deze in de bovenstaande twee posities staat.

◆ Compartiment van stroomonderbreker

Een specifiek spoor is geïnstalleerd in het stroomonderbrekercompartiment voor HandCart om te verplaatsen. Wanneer de stroomonderbreker tussen de testpositie en de werkpositie beweegt, wordt de isolatieklep automatisch geopend of gesloten, wat ervoor zorgt dat het personeel de geladen lichaam niet aanraakt. De handcart kan worden bediend met de deur van de apparatuur gesloten en de positie van de handcart in de apparatuur is te zien via het observatievenster, en tegelijkertijd zijn eventuele functionele tekens op de handcart te zien.

◆ Buscompartiment

De hoofdbus leidt van de ene pantser-geklede schakelschakelaarapparatuur naar een andere en wordt bevestigd door kleine bussen en statische contactdozen, en wordt bevestigd door bushoest bij het oversteken van de zijplaten van aangrenzende apparatuur. Alle bussen nemen samengestelde isolatie aan.

◆ Kabelcompartiment

PT, aardingsschakelaar, bliksemafscheider en meerdere kabels kunnen in de kabelruimte worden geïnstalleerd.

◆ Relaisruimte

Het binnenbord en de relaispaneel kunnen worden uitgerust met secundaire componenten zoals besturings- en beschermingscomponenten, meting- en display -instrumenten en live bewakingsindicatoren.

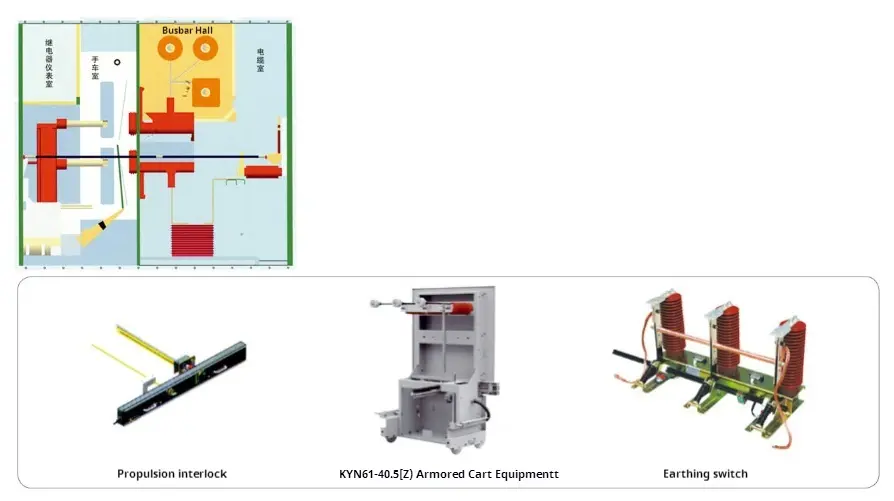

◆ Inrichtingapparaat

De pantser-beklede schakelschakelaarapparatuur heeft een betrouwbaar in elkaar grijpende apparaat, wat effectief de veiligheid van operators en apparatuur waarborgt;

Wanneer de aardingsschakelaar zich in de off -positie bevindt, kan de handcart alleen van de test/isolatiepositie naar de werkpositie gaan; En de achterdeur kan niet worden geopend, waardoor verkeerde toegang tot het geëlektrificeerde interval wordt voorkomen. Wanneer de handcart volledig uit de apparatuur wordt getrokken, of wanneer de handcart zich in de test/isolatiepositie in de apparatuur bevindt en de aardingsschakelaar is verbonden en ontgrendeld, kan de aardingsschakelaar worden gesloten. Wanneer de handcart zich in de werkpositie bevindt, kan de aardingsschakelaar niet worden gesloten. Het voorkomt dat de aardingsschakelaar per ongeluk wordt ingeschakeld en voorkomt dat de handcart naar de werkpositie gaat wanneer de aardingsschakelaar zich in de gesloten positie bevindt. Alleen wanneer de handcart van de stroomonderbreker zich in de test/isolatiepositie of werkpositie bevindt, kan de stroomonderbreker worden bediend; Bovendien, nadat de stroomonderbreker is gesloten, kan de handcart niet bewegen, wat voorkomt dat de live lading de stroomonderbreker per ongeluk duwt en trekt. Elektrische in elkaar grijpen kan worden geïnstalleerd tussen apparatuur.

◆ Aardappelapparaat

In de kabelruimte is er een bakbalk van 6 × 50 mm2, die door de aangrenzende apparatuur kan gaan en goed contact kan maken met de apparatuur.

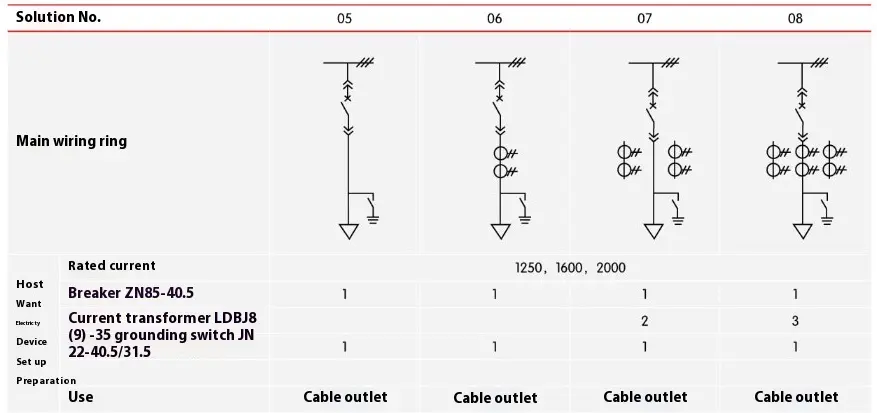

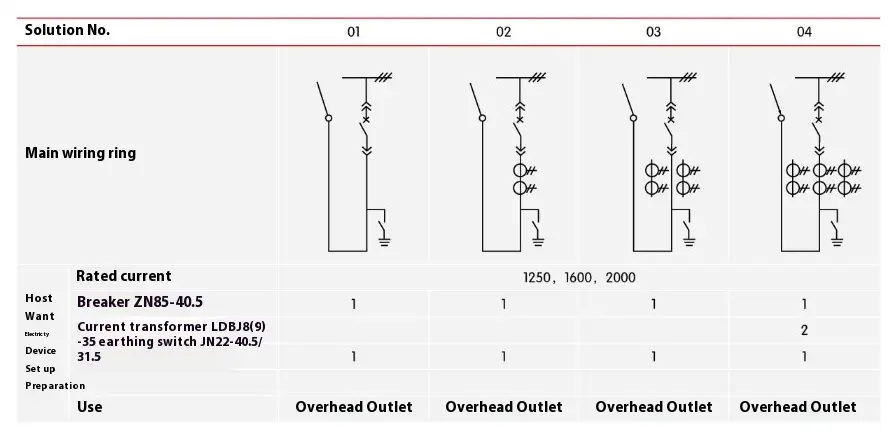

● Hoofdbedradingschema

Er zijn 27 veelgebruikte typische primaire bedradingschema's voor de pantser-geklede schakelschakelaarapparatuur, die kan voldoen aan de behoeften van de inkomende en uitgaande lijnen van gebruikers, overhead inkomende en uitgaande lijnen, communicatie en metingen, bescherming, enz. Als er andere schema's verschillen van de bestaande schema's, raadpleeg dan met de fabrikant.

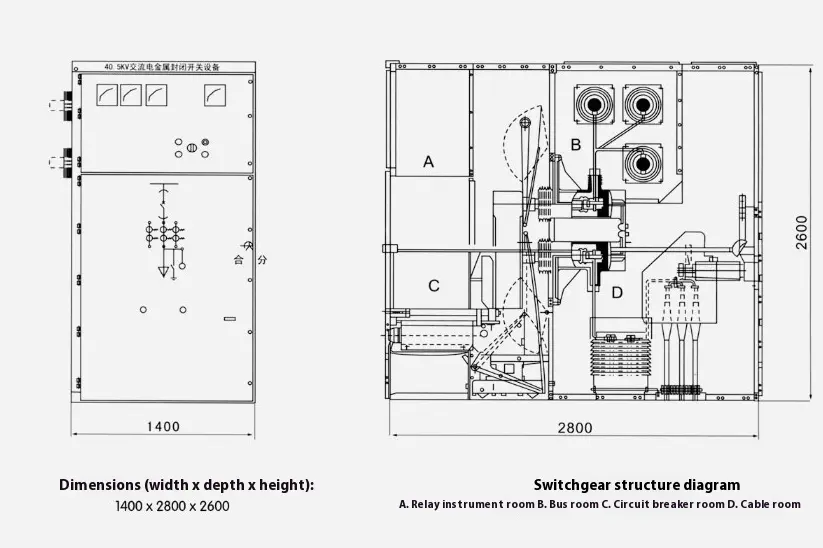

● Structurele afmetingen en schematisch diagram van de pantser-beklede schakelschakelaarapparatuur
