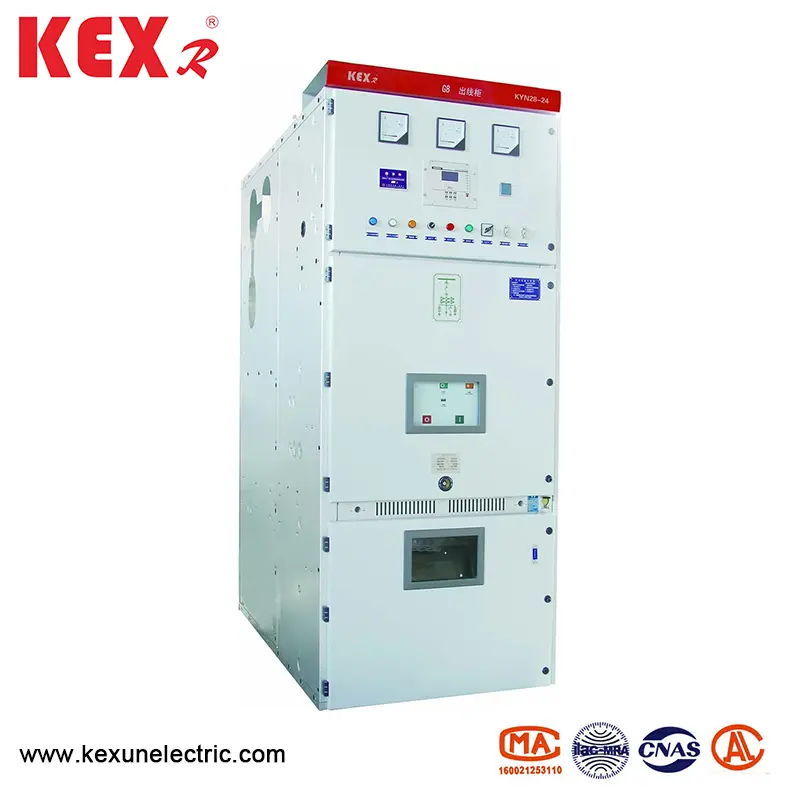

Armor-geklede verschuiving metalen gesloten schakelaar

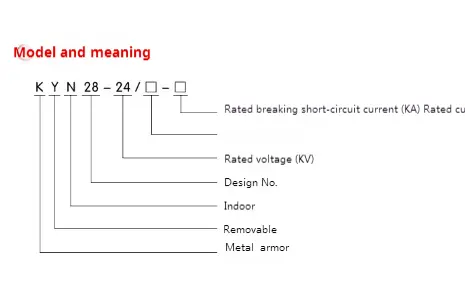

● Model betekenis

● Gebruiksvoorwaarden

◆ Normale gebruiksomstandigheden

▶ Ambiënttemperatuur: -15 ~ 40 ℃ en het gemiddelde binnen 24 uur minder dan 35 ℃.

▶ Vochtigheid: de gemiddelde dagelijkse vochtigheid minder dan 95%; De gemiddelde maandelijkse vochtigheid minder dan 90%;

▶ Stoomdruk ： De gemiddelde stoomdruk per dag is niet meer dan 2,2 kPa ； De gemiddelde maandelijkse waterdampdruk mag niet groter zijn dan 1,8 kPa ；;

▶ Hoogte: de hoogte van pantser-geklede verschuiving metaal gesloten schakelaar moet minder zijn dan 1000 m

▶ De omringende lucht is niet duidelijk vervuild door stof, zout, corrosief en/of brandbaar gas, stoom of zoutspray;

▶ Vibratie of grondbeweging van de buitenkant van schakelapparatuur en besturingsapparatuur kan worden genegeerd

▶ De amplitude van elektromagnetische interferentie geïnduceerd in het secundaire systeem is niet groter dan 1,6 kV.

◆ Speciale gebruiksvoorwaarden

Wanneer het wordt gebruikt onder normale omgevingscondities die verder gaan dan die gespecificeerd in GB/T1022, kunnen het bedrijf en gebruikers onderhandelen en een overeenkomst bereiken over speciale bedrijfsomstandigheden.

Om condensatie te voorkomen, het pantser-geklede verschuivende metalen gesloten schakelaar

is uitgerust met een kachel, die moet worden gebruikt wanneer de schakelgerecht zich in stand -bystaat bevindt. Er moet ook aandacht worden besteed aan het in werking brengen van de verwarming wanneer het schakelgewijs normaal is.

● Technische parameter van het pantser-geklede verschuiving metaal gesloten schakelgear

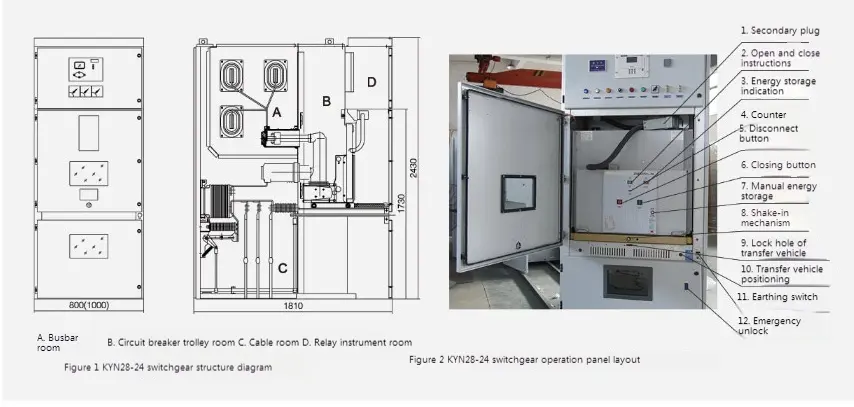

● Korte beschrijving van structuur

De KYN28-24-type pantser beklede schakel metalen gesloten schakelaarsschakelaar bestaat uit kast en verwijderbare onderdelen (algemeen bekend als handcart). De SwitchGear is verdeeld in verschillende functionele compartimenten door metalen partities, zoals buskamer, stroomonderbreker, kabelruimte en estafette -instrumentenruimte. Verwijderbare delen van SwitchGear kunnen worden uitgerust met vacuümstroomonderbreker, spanningstransformator handcart, bliksemafscheider, isolatie handcart en fuse handcart.

● Kenmerken van hoofdcomponenten

◆ De schaal

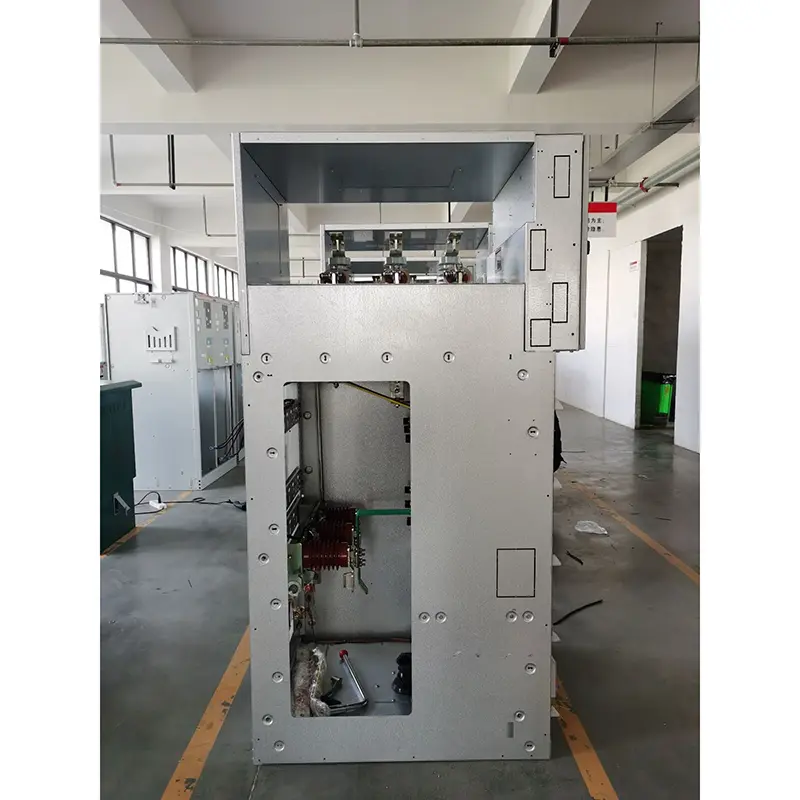

De schaal van KYN28-24-type pantser-geklede schakel met metalen gesloten schakelaar is gemaakt van geïmporteerde aluminium-zink gecoate stalen plaat, die wordt verwerkt door CNC Machine-gereedschap en gemaakt door meervoudig vouwproces. Het hele kast heeft een hoge precisie en sterke corrosieweerstand en oxidatieweerstand, en vanwege de goedkeuring van meervoudige vouwtechnologie is de kast lichter in het totale gewicht, hoger in mechanische sterkte en mooi in uiterlijk dan andere vergelijkbare apparatuurkasten. De kast neemt een geassembleerde structuur aan, die is verbonden door een wilgmoer en een hoge sterkte bout, zodat de verwerking en productiecyclus wordt ingekort, de onderdelen universeel zijn, de vloeroppervlak is klein en de productieorganisatie is handig.

◆ De handcart

Het handcart -skelet is gemaakt van dunne stalen plaat en geassembleerd door CNC Machine -gereedschap. De handcart en de kast hebben een hoge bijpassende precisie en de mechanische vergrendeling is veilig, betrouwbaar en flexibel. HandCart kan worden onderverdeeld in handcart van de stroomonderbreker, de handcart van de spanningstransformator, de handcart, isolatie -handcart, enz. Handcarts met dezelfde specificaties kunnen vrij worden verwisseld. De handcart heeft een ontkoppeling/testpositie en een werkpositie in de kast en elke positie heeft een positioneringsapparaat. Om betrouwbare in elkaar grijpen te zorgen. Alle soorten handcarts worden voortgestuwd en ingetrokken door schroefstaven, die licht en flexibel zijn om te werken en geschikt voor het dienstverlening van het personeel. Wanneer de handcart uit de kast moet worden verwijderd, kan deze gemakkelijk worden verwijderd met een speciale transfertruck voor verschillende inspecties en onderhoud. Wanneer de handcart -lopende auto wordt getransporteerd naar de stroomonderbreker van de kast, kan deze betrouwbaar worden vergrendeld in de off/testpositie en het lampje van de kastpositie -indicatielicht toont zijn positie. Pas nadat de handcart volledig is vergrendeld, kan het voortstuwingsmechanisme van de loodschroef worden geschud om de handcart naar de werkpositie te duwen. Wanneer de handcart de werkpositie bereikt, neemt de werkkracht van de voortstuwingsgreep plotseling toe en kan niet worden gedraaid en het overeenkomstige positie -indicatielampje toont zijn positie. De mechanische vergrendeling van de handcart kan op betrouwbare wijze ervoor zorgen dat de stroomonderbreker alleen kan worden gesloten wanneer de handcart zich in de werkpositie of testpositie bevindt; Bovendien kan de handcart alleen bewegen wanneer de stroomonderbreker zich in de openingsstatus bevindt.

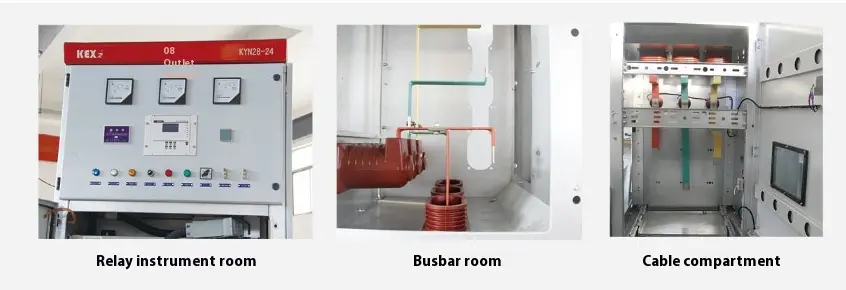

◆ Compartiment

De belangrijkste elektrische componenten van Switchgear zijn in hun onafhankelijke compartimenten, namelijk: Breaker Handcart Room, Bus Room, Cable Room, Relay Instrument Room, enz. Het beschermingsniveau van elk compartiment bereikt IP2X. Met uitzondering van de relaisinstrumentenruimte, hebben de andere drie compartimenten respectievelijk drukverhaalkanalen. Vanwege het middelste type is de ruimte van de kabelruimte sterk verhoogd, zodat de apparatuur meerdere kabels parallel kan verbinden.

▶ Buscompartiment A: De hoofdbus is verbonden door enkele splicing, die wordt bevestigd door een filiaalbus (statische contactbox) en hoofdbusisolatiehuls. De hoofdbus- en stropdasbus zijn koperen staven met rechthoekige dwarsdoorsnede en dubbele busbalken worden gebruikt voor zware stroombelasting. Voor speciale behoeften kan de bus worden bedekt met warmte krimpende mouw en aangepaste isolerende dekdoos. Isolerende bussen worden geïnstalleerd tussen bussen van aangrenzende kasten, die het ongeval in het compartiment effectief kunnen beperken zonder zich te verspreiden naar andere kasten in het geval van interne foutboog.

▶ Stroomonderbrekercompartiment B: Rails worden geïnstalleerd aan beide zijden van het compartiment voor HandCart om van de UIT/Testpositie naar de werkpositie in de kast te gaan. De partitie (klep) van het statische contactvak is geïnstalleerd aan de achterwand van de handcartruimte. Wanneer de handcart van de uit/testpositie naar de werkpositie gaat, worden de bovenste en onderste kleppen op de monding van het statische contactvak automatisch geopend in combinatie met de handcart. Bij het bewegen in de tegenovergestelde richting wordt de klep automatisch gesloten totdat de handcart zich terugtrekt naar een bepaalde positie en veilig het statische contactvak bedekt, waardoor effectief isolement wordt gevormd. Omdat er geen koppeling is tussen de bovenklep en de onderste klep, kan de klep aan de live -zijde worden vergrendeld tijdens onderhoud, waardoor het onderhoudspersoneel het levende lichaam niet raakt. De handcart kan ook worden bediend wanneer de deur van de stroomonderbreker kamer is gesloten. Via het observatieraam op de deur kunt u de positie van de handcart in het compartiment, de openings- en slotinstructies en de energieopslagsituatie waarnemen.

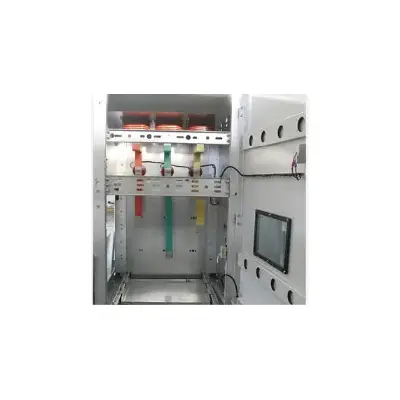

▶ Kabelcompartiment C: De Kyn28-24-type pantser beklede schakel met metalen gesloten schakelaar is in het midden gebouwd, dus het kabelcompartiment heeft een grote ruimte. De huidige transformator en aardingsschakelaar zijn geïnstalleerd op de achterwand van het compartiment (de aardingsschakelaar kan ook worden geïnstalleerd in het midden van de schakelkast volgens de behoeften van de klant), en de bliksemschicht is geïnstalleerd in het onderste deel van het compartiment. Nadat de handcart en de extraheerbare horizontale partitie zijn verwijderd, kunnen de constructeurs de kast vanaf de voorkant binnenkomen voor installatie en onderhoud. De kabelverbindingsgeleiders in de kabelruimte kunnen parallel worden aangesloten met 1-3 kabels per fase en 6 kabels kunnen indien nodig parallel worden aangesloten bij elke fase. De afneembare metalen afdichtingsplaat van sleuf of niet-magnetische metalen afdichtingsplaat wordt bereid aan de onderkant van het kabelcompartiment om een ​​handige constructie te garanderen.

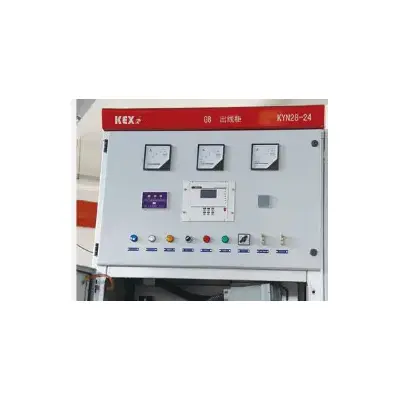

▶ Relay Instrument Room D: Relaisbeveiligingscomponenten, instrumenten, live display -indicatoren en secundaire apparatuur met speciale vereisten kunnen worden geïnstalleerd in de relaisinstrumentenruimte. De bedieningslijn wordt gelegd in de trunking en de trunking heeft een metalen afdekplaat, die de secundaire lijn kan isoleren van de hoogspanningscomponenten. De linkeraanval is gereserveerd voor de inleiding en inleiding van besturingskabels, en de overeenkomstige delen van de bodemplaat zijn voorzien van secundaire draden en kabelschroefgaten. Op de bovenplaat van de relaisinstrumentenruimte bevindt zich ook een klein buskruisgat dat handig is voor de bouw. Bij de bedrading kan de bovenafdeksel van de instrumentenruimte worden geopend om de installatie van de kleine bus te vergemakkelijken.
