Open schakelapparaat uitgerust met metalen pantsering

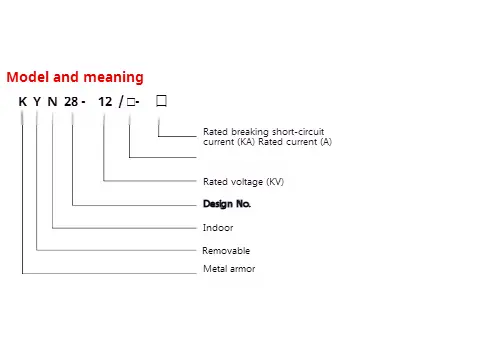

● Model betekenis

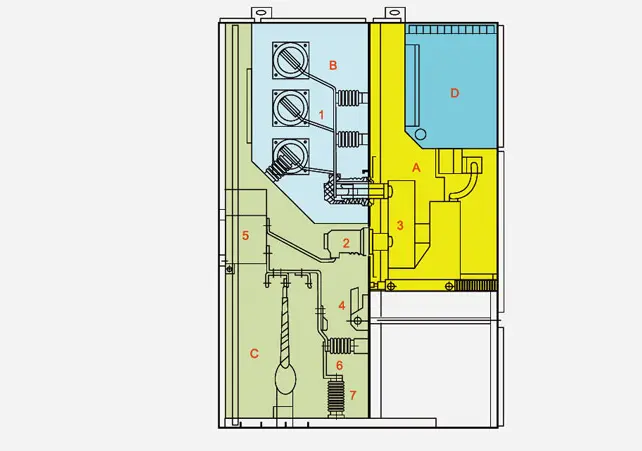

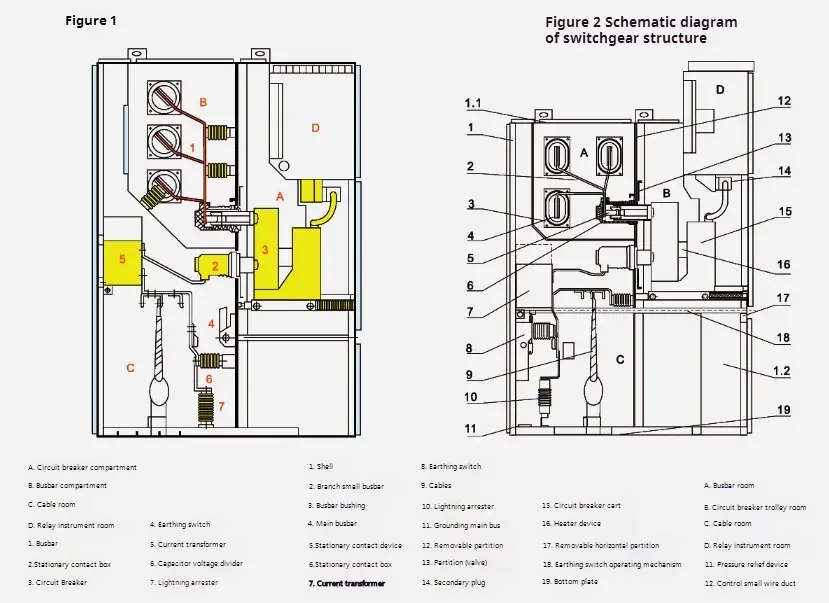

◆ Schematisch diagram van het open schakelaarapparaat uitgerust met metalen pantsersstructuur

◆ Normen

KYN28-12 Type Open Switch-apparaat uitgerust met metalen bewapening voldoet aan de volgende normen:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Open schakelapparaat uitgerust met metalen pantsering bestaat uit twee delen: een vaste kast en een tekenbaar onderdeel (kortweg handcart). De schaal van open schakelaarapparaat uitgerust met metalen pantsering en de partities van elke functionele eenheid worden vastgebout door aluminium-zinkcoating stalen platen. Het beschermingsniveau van zijn schaal bereikt IP4X en het beschermingsniveau van elke compartimentpartitiebord en stroomonderbrekerdeur is P2X wanneer het wordt geopend. KYN28-12 Type Open Switch-apparaat uitgerust met metalen pantsering kan worden uitgerust met VS1, Zn 12V-type vacuümstroomonderbreker HandCart en VD4-type vacuümstroomonderbreker HandCart en VC-type vacuümcontact geproduceerd door ABB Company, die kan worden geïnstalleerd als dubbele kasten in parallel, dat is, in back-to-back-rangschikking. De Divece kan aan de voorkant worden geïnstalleerd en opgelost, zodat deze tegen de muur kan worden geïnstalleerd. Het grootste voordeel van het installeren tegen de muur is dat het de vloerruimte kan redden. Bovendien kan het worden geïnstalleerd zonder de muur, dat wil zeggen, het is een dubbelzijdig onderhoudstype. De interne structuurindeling van de twee is inconsistent en het voordeel ervan is handig onderhoud.

◆ Shell en partitie

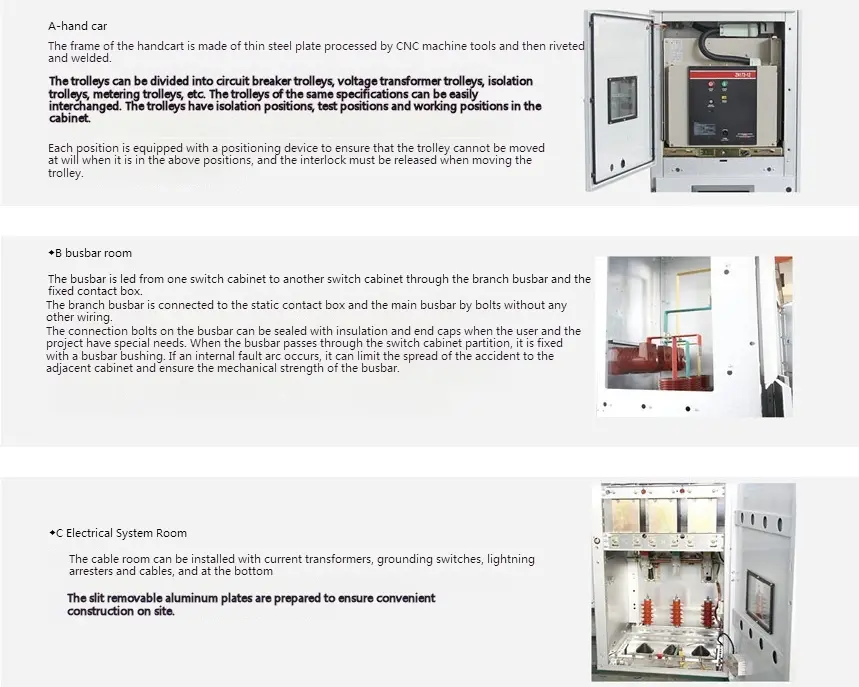

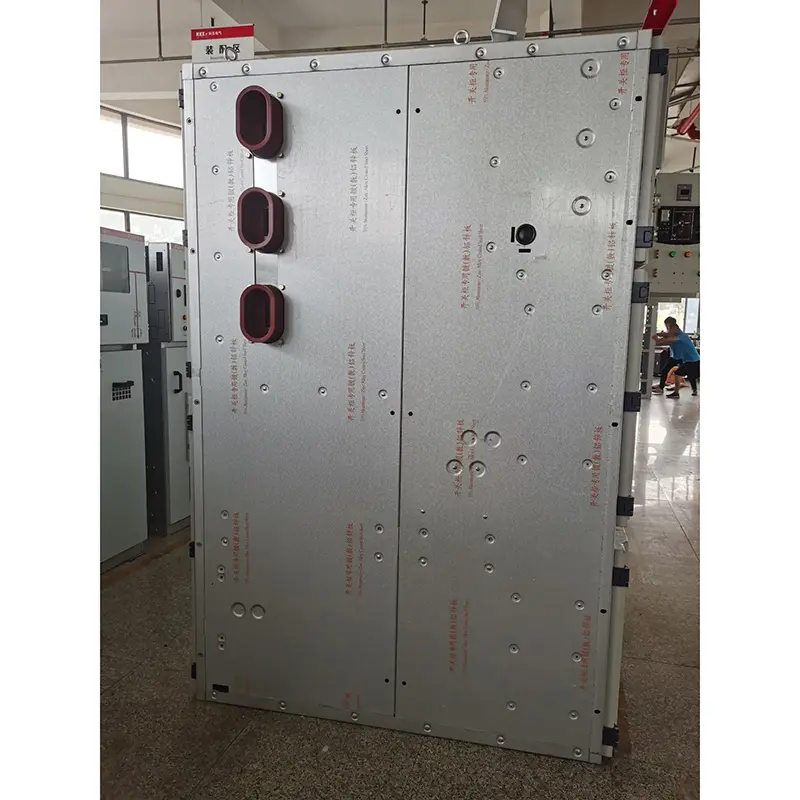

De shell en de partitie van het open schakelaarapparaat uitgerust met metalen pantsering zijn gemaakt van hoogwaardige geïmporteerde aluminium-gecoate zinkstalen platen die zijn vastgebout nadat ze zijn gebogen door CNC-machine-gereedschap, zodat de geassembleerde schakelkast de uniformiteit in grootte kan behouden. Het heeft een sterke corrosiebestendigheid en oxidatieweerstand en heeft een hogere mechanische sterkte dan dezelfde stalen plaat. Schakelkast is verdeeld in handcartruimte (stroomonderbrekercompartiment), busruimte, kabelruimte en relaisinstrumentenruimte (laagspanningsruimte) per partitie. De schaal van elke eenheid is onafhankelijk geaard.

◆ Productoverzicht

De shell en de partitie van het open schakelaarapparaat uitgerust met metalen pantsering zijn gemaakt van aluminium-zinkcoate stalen platen of stalen platen die zijn vastgebout na verwerkte en gebogen door CNC machine-gereedschappen, zodat de geassembleerde schakelkast de uniformiteit in grootte kan behouden. Aluminium-zink gecoate stalen plaat heeft sterke anti-corrosie- en anti-oxidatie-effecten en heeft een hogere mechanische sterkte dan dezelfde stalen plaat. De schakelkast is verdeeld in handcartruimte, buskamer, kabelruimte en relaisinstrumentenruimte door partities, en de schaal van elke eenheid heeft onafhankelijke aarding. De deuren van de schakelkast zijn allemaal besproeid met elektrostatisch plastic om hun oppervlakken te maken, hebben de voordelen van impactweerstand, corrosieweerstand en een mooi uiterlijk (kleur kan worden aangepast door gebruikers).

◆ Overzichtsdimensie

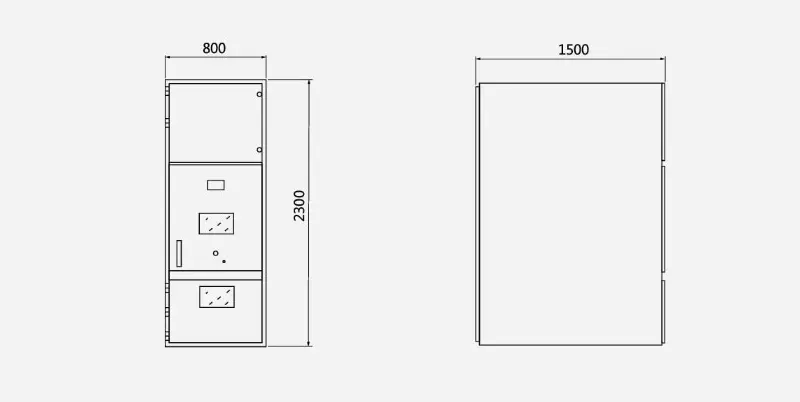

De omtrekafmetingen van open schakelaarapparaat uitgerust met metalen pantsering is als Belows:

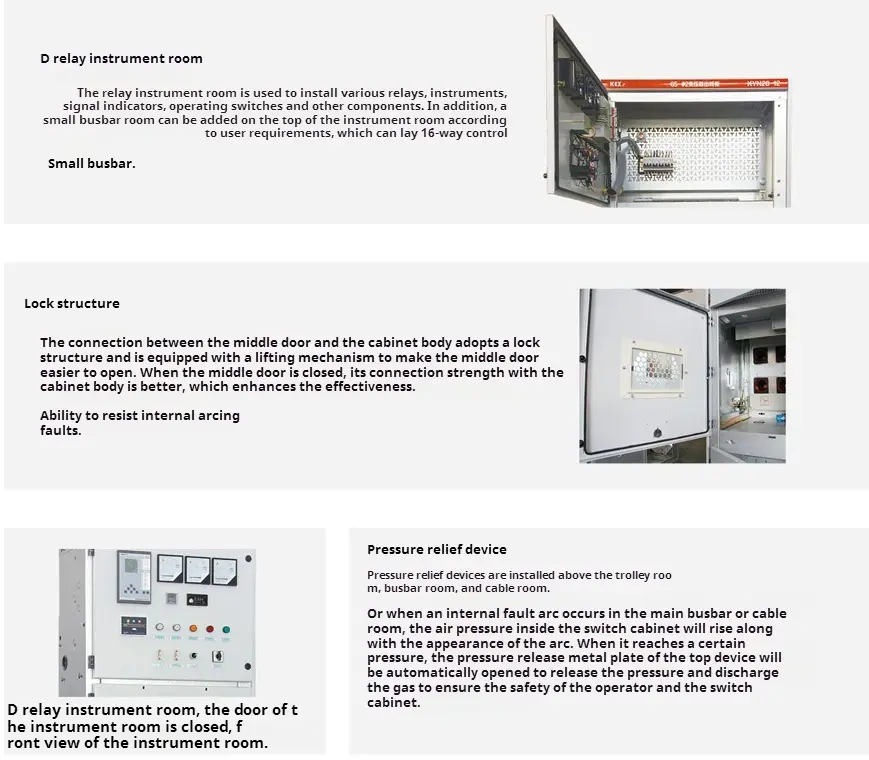

◆ Grote component
