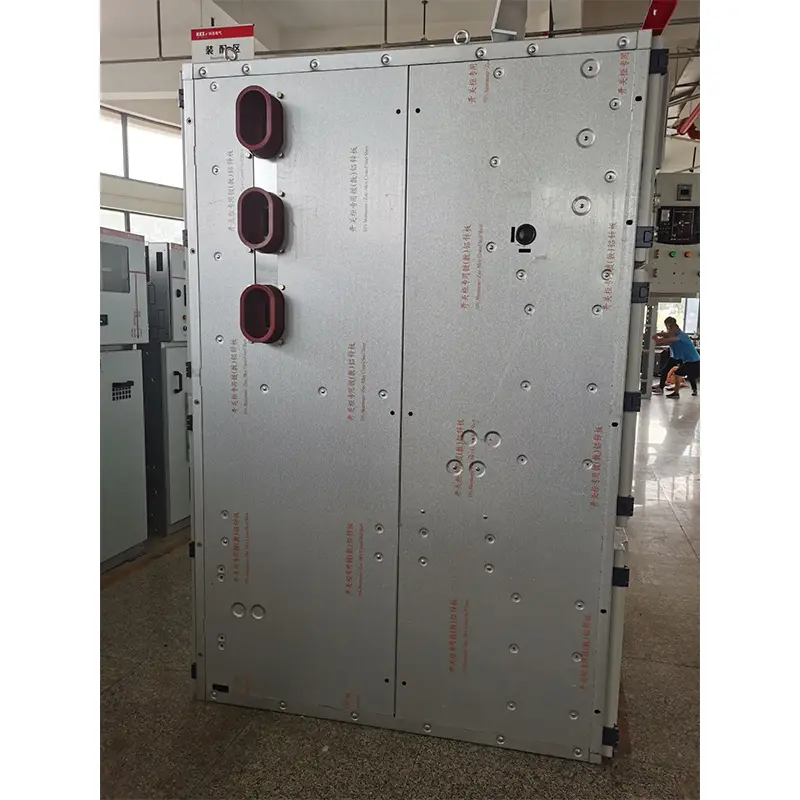

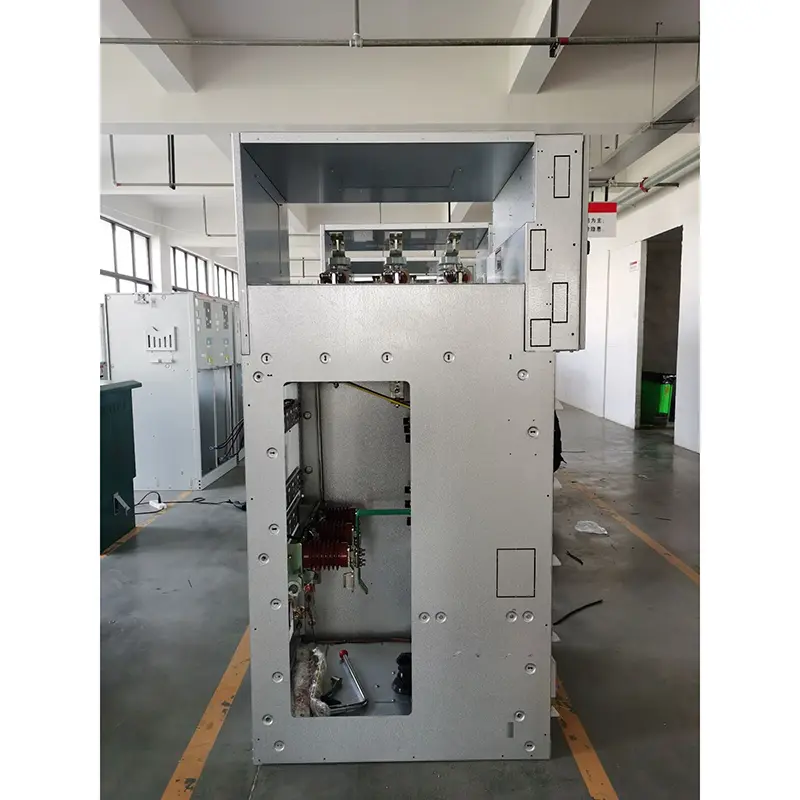

Box -type vast metaal gesloten switchgear

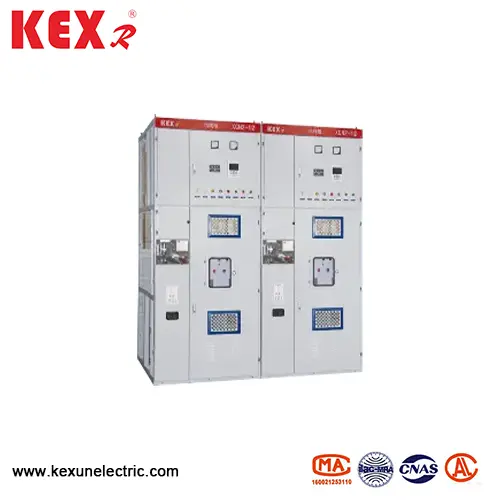

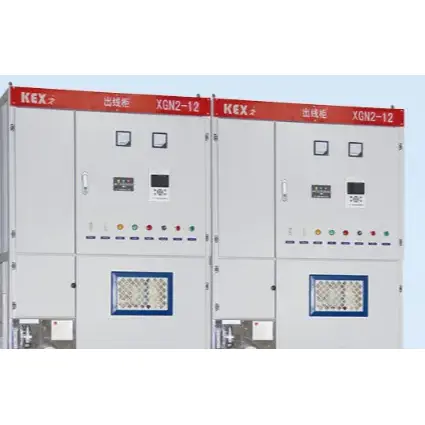

Kexun is een bekende fabrikant van powertransmissie en transformatieapparatuur in China, en het XGN2-12-type doos type vast metaal gesloten schakelaar wordt gebruikt als een complete set hoogspanningsapparatuur voor het ontvangen en distribueren van elektrische energie in 3-10 kV enkele bus en enkele bus met bypass-systeem. Alle indexen van het product voldoen aan de vereisten van GB 3906 "3-35KV AC metaal ingesloten schakelaar", IEC298 Technische standaard en "vijf preventies".
Model: XGN2-12
Merk: Kexr
Model: XGN2-12
Merk: Kexr
● Voorwaarden gebruiken
▶ De omgevingstemperatuur van xgn2-12 type doostype vast metaal gesloten schakelaar moet zijn
-25 ~ 40 ℃ (binnen)
▶ Hoogte: onder 1000m
▶ De dagelijkse gemiddelde relatieve vochtigheid is niet meer dan 95%, en de maandelijkse gemiddelde relatieve vochtigheid is niet meer dan 90%
▶ De aardbeving mag de magnitude 8 niet overschrijden 8
▶ Het xgn2-12 type doostype vast metaal gesloten schakelaar moet worden geïnstalleerd op een plaats vrij van brand, explosie, ernstige vervuiling, chemische corrosie en gewelddadige trillingen.
● Technische parameter
|
Nummer |
Item |
Eenheid |
Gegevens |
|
1 |
Nominale spanning |
Kv |
3,6,10 |
|
2 |
Max Operating Work -spanning |
Kv |
3.5,8,9,11.5 |
|
3 |
Nominale stroom |
A |
5 ~ 3000 |
|
4 |
Rated Break Current |
De |
16,20,31,5,40 |
|
5 |
Nominale kortsluitingsstroom |
De |
40,50,80,100 |
|
6 |
Nominale kortsluiting dynamische stabiele stroom |
De |
40,50,80,100 |
|
7 |
Nominale hittestabiele stroom |
De |
16,20,31,5,40 |
|
8 |
Nominale hittestabiele tijd |
S |
4 |
|
9 |
IP -graad |
|
IP2X |
|
10 |
Bussysteem |
|
Enkele bus of met bypass |
|
11 |
Werkmethode |
|
Elektromagnetisch of opslagtype voor de lente -energie |
|
12 |
Afmetingen （breedte*Diepte*Hoogte） |
mm |
1100*1200*2650 (onder 1000A) |
|
13 |
Gewicht |
Kg |
1000 |
◆ Anti-errorapparaat
De functie van "vijf preventies" is om te voorkomen dat de stroomonderbreker per ongeluk wordt verdeeld en gesloten; Voorkomen dat onjuiste verkeerde werking en verkeerde werking van isolerende schakelaar; Voorkomen dat de aardingsschakelaar wordt gesloten wanneer deze wordt opgeladen; Voorkomen dat de aardingsschakelaar wordt ingeschakeld wanneer deze is gesloten; Voorkom om per ongeluk het geladen interval in te voeren.
Dit XGN2-12-type doostype vast metaal gesloten switchgear neemt de verplichte mechanische vergrendelingsmodus aan en het vergrendelingsapparaat bestaat uit hoofdcomponenten zoals ondersteuning, schijf, paneel, vergrendelingsplaat, handgreep, verbindingsstang, enz., Die de kenmerken van betrouwbare prestaties, volledige functies, volledige functies, eenvoudige structuur en gemakkelijke werking, dus het bereiken van de "vijf voorzorgsmaatregelen" hebben "eenvoudig en effectief:
▶ De besturingsschakelaar (KW -schakelaar) met rode en groene flop wordt gebruikt in het stroomonderbrekerschema om te voorkomen dat de stroomonderbreker per ongeluk wordt verdeeld en gesloten
▶ Alleen nadat de stroomonderbreker echt is gebroken, kan de kleine handgreep worden gehaald uit de "werkende" positie en zich omdraaien naar de positie "breken en vergrendelen"; Openingsschakelaar openen en sluiten; Voorkom 7-lading loskoppelingsschakelaar van het openen en sluiten. De omkeerbaarheid van vergrendeling en antiblokkering heeft dubbele anti-missioneringsfuncties, dat wil zeggen, wanneer de kleine handgreep in de positie "breken vergrendelen" zit, kunnen alleen de bovenste en onderste ontkopporen worden ingeschakeld, maar de stroomonderbreker kan niet worden ingeschakeld, waardoor de verkiezing van de stroomonderbreker wordt vermeden
▶ Wanneer de stroomonderbreker en de bovenste en onderste ontkopporen zich in de gesloten toestand bevinden en de kleine handgreep zich in de "werkende" positie bevindt, kunnen de deuren van de voor- en achterste kast niet worden geopend, om te voorkomen dat ze per ongeluk het live -interval invoeren
▶ Wanneer de bovenste en onderste ontkoppers niet worden geopend, kan de aardingsschakelaar niet worden gesloten en kan de kleine handgreep niet worden gedraaid van de positie "breken en vergrendelen" naar de positie "onderhoud", die kan voorkomen dat de aardingsdraad met elektriciteit wordt opgehangen
▶ Als de aardingsschakelaar niet wordt geopend, kunnen de bovenste en onderste ontkopporen niet worden gesloten, waardoor de aardingsdraad de bovenste en onderste ontkoppers kan sluiten.

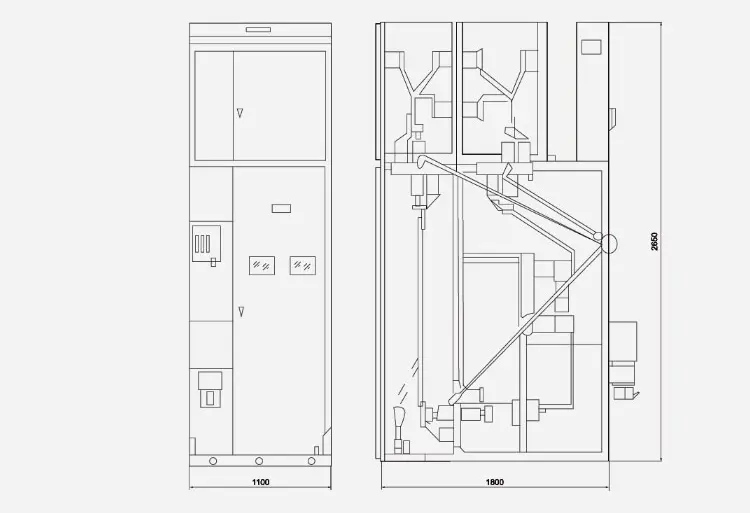

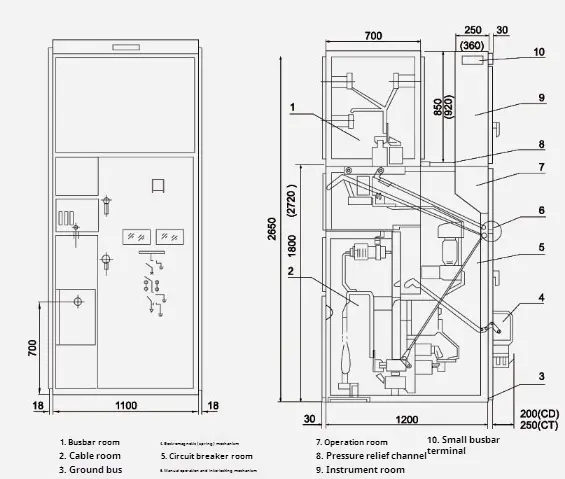

● XGN □ -12/07D Overzichtstekening

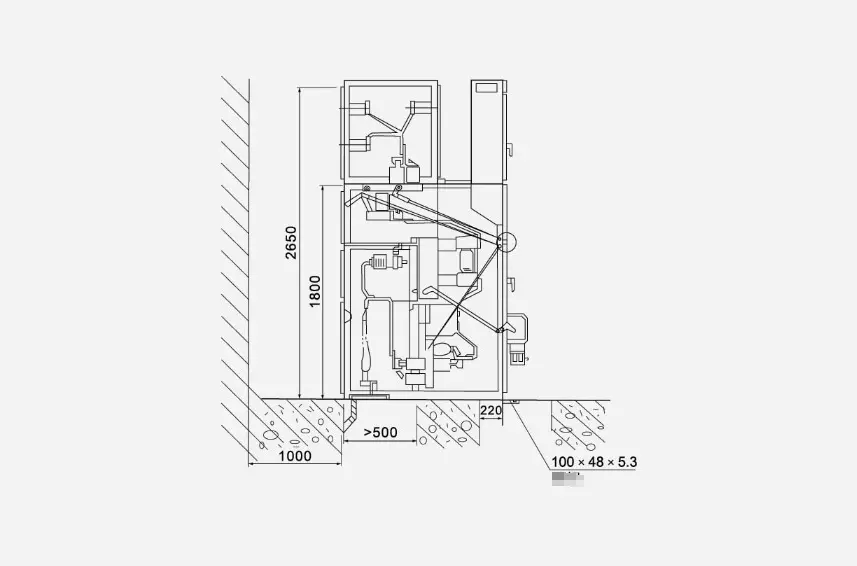

● XGN □ -12 (stopcontact van bypass-kabel) Overzichtstekening

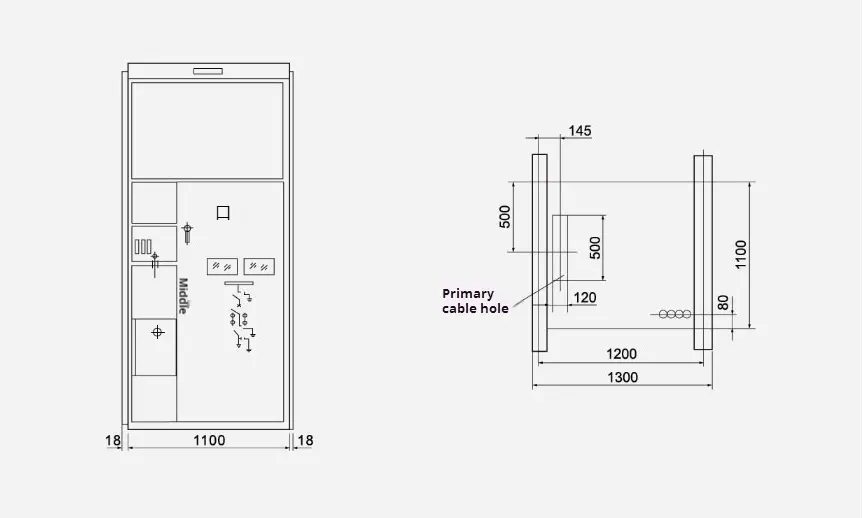

● Algemene dimensie -installatietekening
