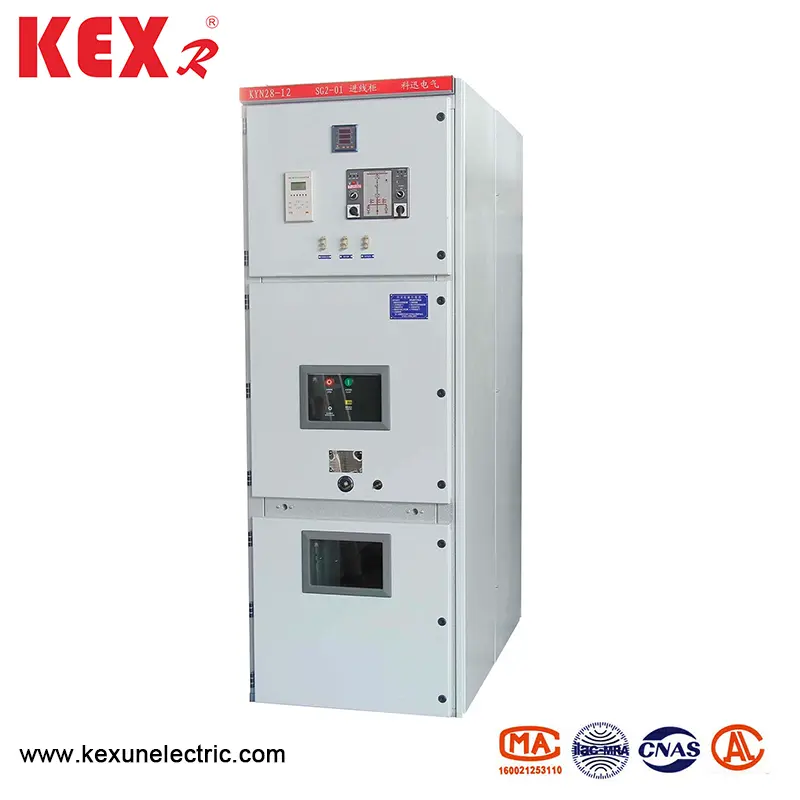

HV SwitchGear

● Voorwaarden gebruiken

▶ Luchttemperatuur: -10 ~ 40 ℃;

▶ Hoogte: onder 1000m

▶ Vochtigheid: relatieve vochtigheid: het dagelijkse gemiddelde minder dan 95%, en het maandelijkse gemiddelde is niet meer dan 90%

▶ Waterdampdruk: de dagelijkse gemiddelde waarde is niet meer dan 2,2 kPa en de maandelijkse gemiddelde waarde is niet meer dan 1,8 kPa ；; Wanneer de temperatuur plotseling daalt, kan condensatie optreden, vergezeld van vervuiling. Dit product is geschikt voor de volgende twee omgevingscondities die ernstiger zijn dan normale omstandigheden:

(1) condensatie komt niet vaak voor (gemiddeld niet meer dan twee keer per maand) en het is enigszins vervuild;

(2). Over het algemeen is er geen condensatie (gemiddeld niet meer dan twee keer per jaar), die ernstig vervuild is

▶ HV Switchgear is geschikt voor harde plaatsen waar geen gevaar bestaat voor vuur en explosie, en ernstige vervuiling is voldoende om metalen te corroderen en isolatie te vernietigen

▶ De KYN28-12 Type HV SwitchGear is geschikt voor plaatsen waar er geen gewelddadige trillingen, hobbels en verticale helling zijn, niet groter dan 80.

Opmerking:

(1) De HV SwitchGear maakt opslag en transport mogelijk op -30 ℃

(2) wanneer de hoogte hoger is dan 1000 m, moet deze worden afgehandeld volgens b/2102 "Technische vereisten voor hoogspanning elektrisch apparaat met behulp van hoogtegebieden"; Wanneer de hoogte niet hoger is dan 2000m, worden er geen maatregelen genomen voor hulpapparatuur met een laag spanning;

(3) Wanneer de werkelijke gebruiksvoorwaarden verschillen van het bovenstaande, moet deze worden onderhandeld door zowel de gebruiker als de fabrikant.

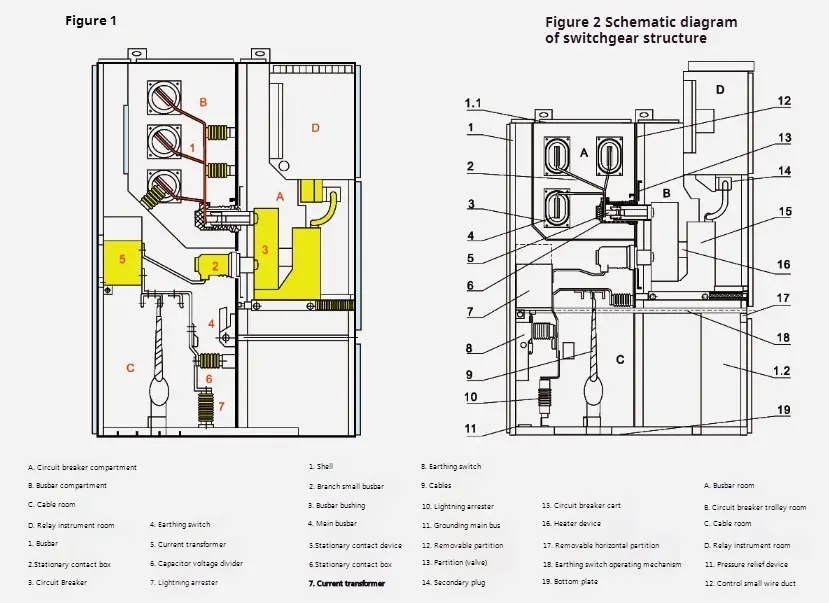

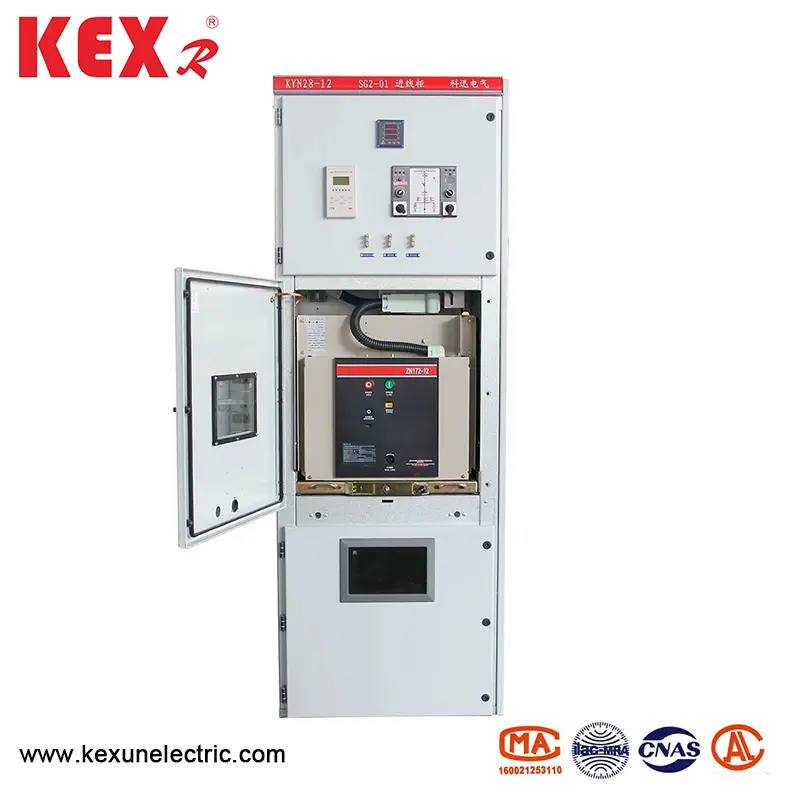

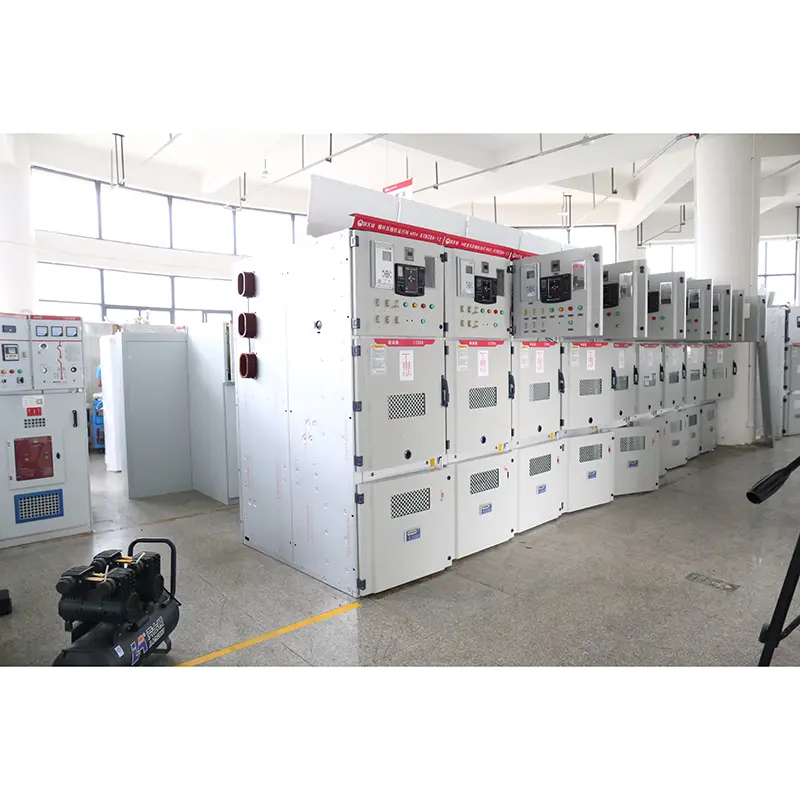

◆ De HV SwitchGear bestaat uit twee delen: een vaste kastlichaam en een tekenbaar onderdeel (kortweg handcart) (zie figuur voor het schematische diagram van de HV -schakelstructuur -beweerden). De schaal van de kastlichaam van het schakelgerecht en de klappen van elke functionele eenheid worden vastgebout door aluminium-zink gecoate stalen platen. Het beschermingsniveau van Switchgear Shell bereikt IP4X en het beschermingsniveau van elke compartimentpartitiebord en stroomonderbrekerdeur is P2X wanneer het wordt geopend. De KYN28-12 Type HV-schakelaar kan worden uitgerust met VS1, Zn 12V vacuümstroomonderbreker HandCart en VD4 vacuümstroomonderbreker handcart en VC-vacuümcontactproducten geproduceerd door ABB Company. De SwitchGear kan worden geïnstalleerd in dubbele kasten, dat wil zeggen in back-to-back-opstelling. De installatie en foutopsporing van de schakelkast kunnen aan de voorkant worden uitgevoerd, zodat de schakelkast tegen de muur kan worden geïnstalleerd. Het grootste voordeel van het installeren tegen de muur is om de vloerruimte te besparen. Bovendien kan de HV-schakel worden geïnstalleerd zonder de muur, dat wil zeggen het dubbelzijdige onderhoudstype. De interne structuurindeling van de twee is inconsistent en het voordeel ervan is handig onderhoud.

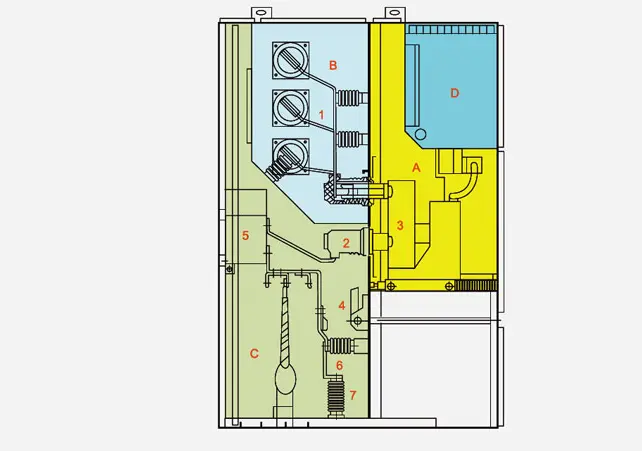

◆ HV SwitchGear -structuur

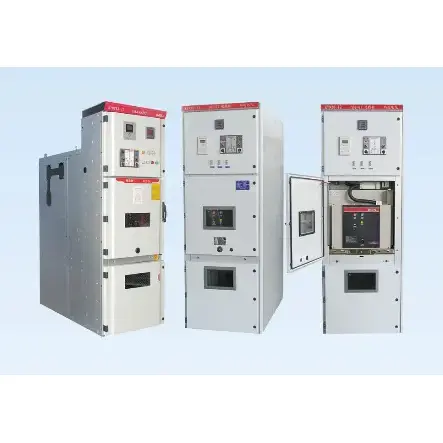

◆ Overzicht van het KYN28-12 Type HV SwitchGear

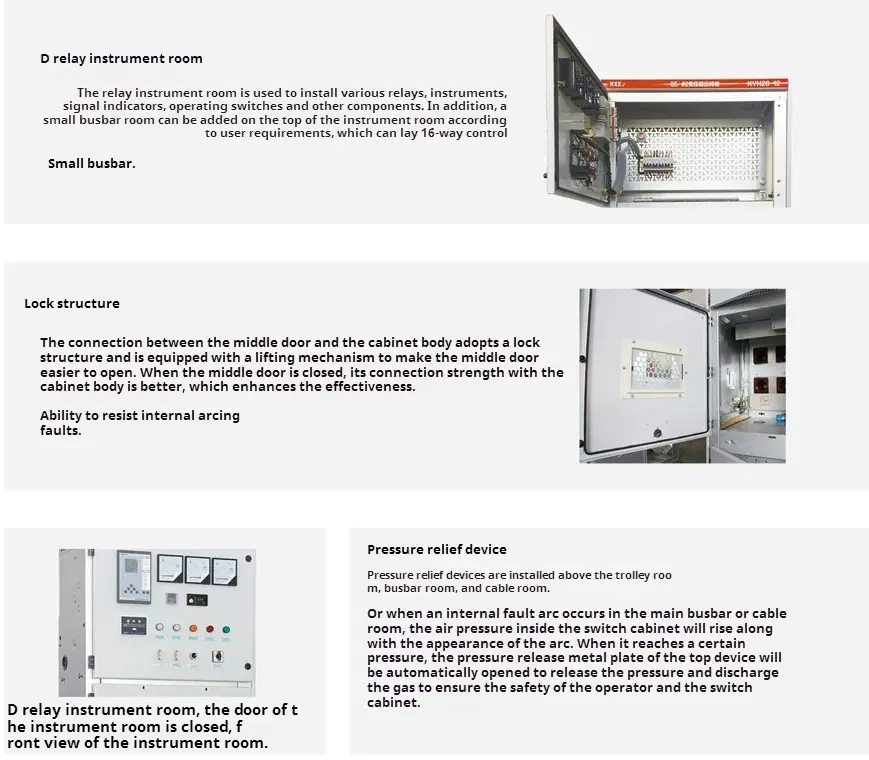

De kastschaal en de verdeling van de HV-schakelaar zijn gemaakt van aluminium-zink gecoate stalen platen of stalen platen vastgebout na verwerkte en gebogen door CNC-machinegereedschap, en de geassembleerde schakelkast kan de uniformiteit in grootte behouden. Aluminium-zink gecoate stalen plaat heeft sterke anti-corrosie- en anti-oxidatie-effecten en hogere mechanische sterkte dan dezelfde stalen plaat. Het interieur van de HV -schakelaar is verdeeld in 1. Handcart Room 2. Busruimte 3. Kabelruimte 4. Relaisinstrumentenruimte, en de schaal van elke eenheid heeft onafhankelijke aarding. De deuren van de Switchgear zijn allemaal besproeid met elektrostatisch plastic om hun oppervlakken te maken, hebben de voordelen van impactweerstand, corrosieweerstand en een mooi uiterlijk (kleur kan worden aangepast door gebruikers).

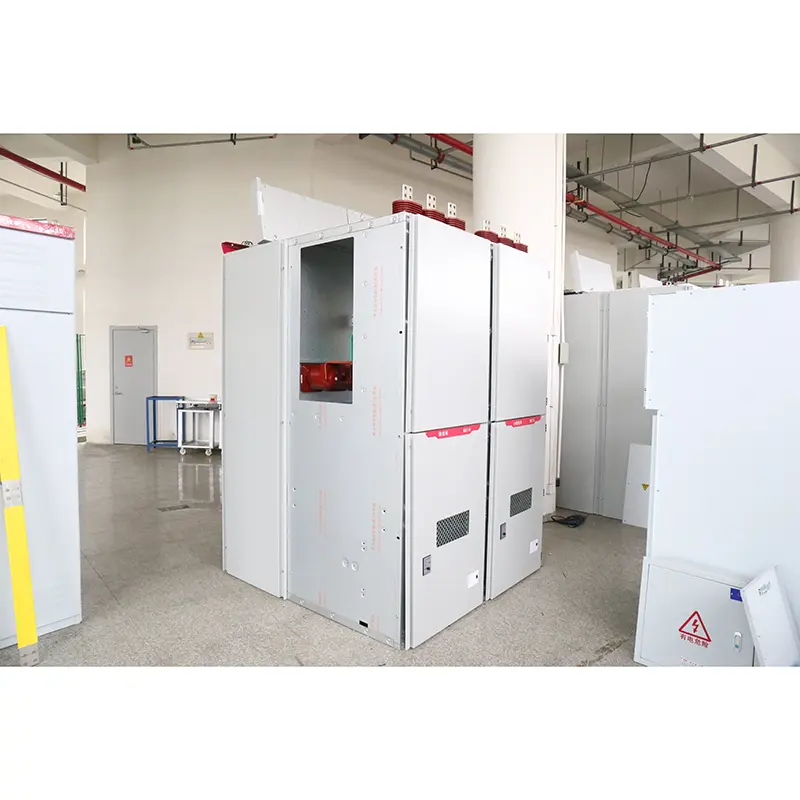

◆ Shell en partitie

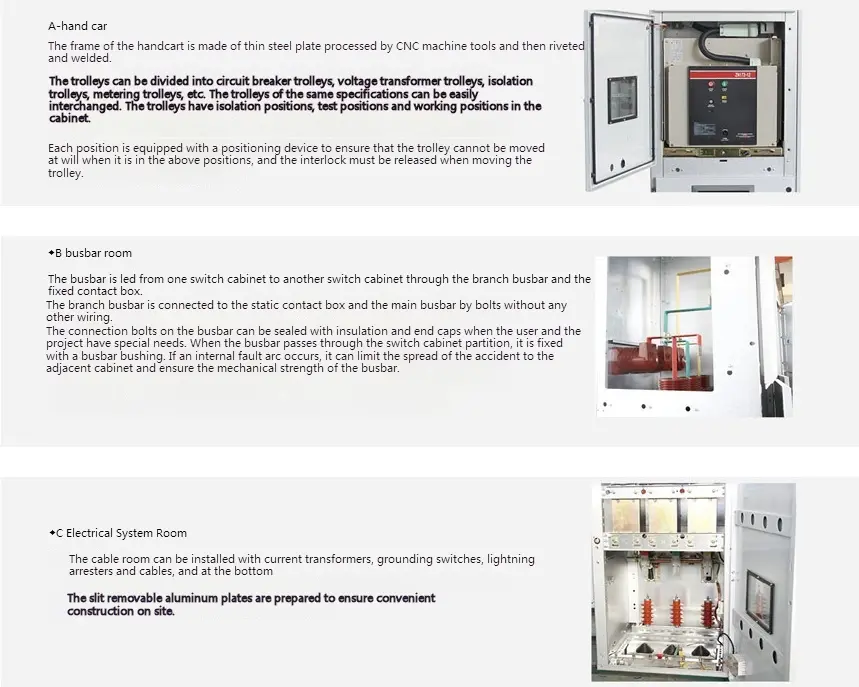

De schaal en de partitie van het KYN28-12-type HV-schakelaar zijn gemaakt van hoogwaardige geïmporteerde aluminium-gecoate zinkstalen platen die zijn vastgebout nadat ze zijn gebogen door CNC-machinegereedschap, zodat de geassembleerde HV-schakelaar de uniformiteit in grootte kan behouden. Het heeft een sterke corrosiebestendigheid en oxidatieweerstand en heeft een hogere mechanische sterkte dan dezelfde stalen plaat. HV SwitchGear is verdeeld in handcartruimte (stroomonderbrekercompartiment), buskamer, kabelruimte en relaisinstrumentenruimte (laagspanningsruimte) per partitie. De schaal van elke eenheid is onafhankelijk geaard.

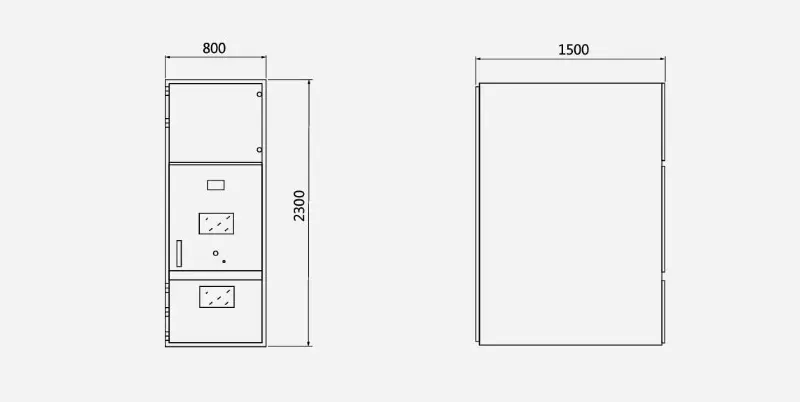

◆ De omtrekafmetingen van HV SwitchGear zijn als Belows:
