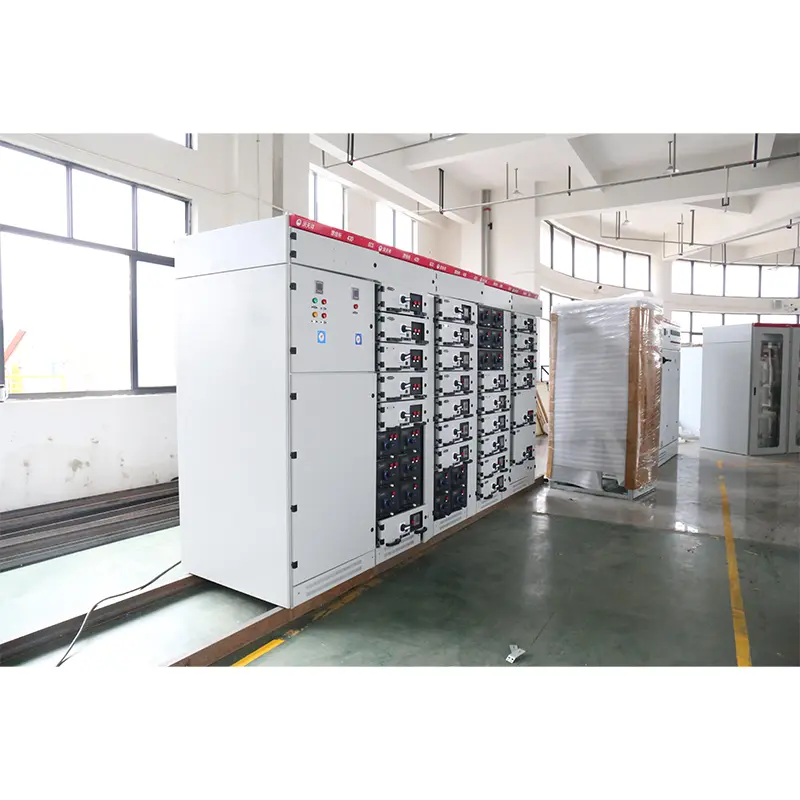

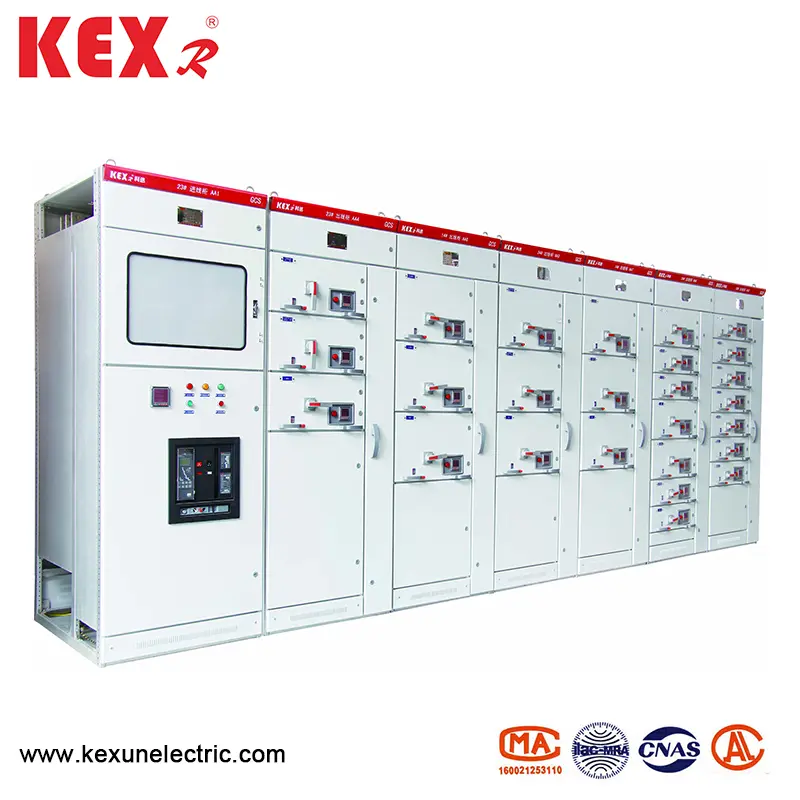

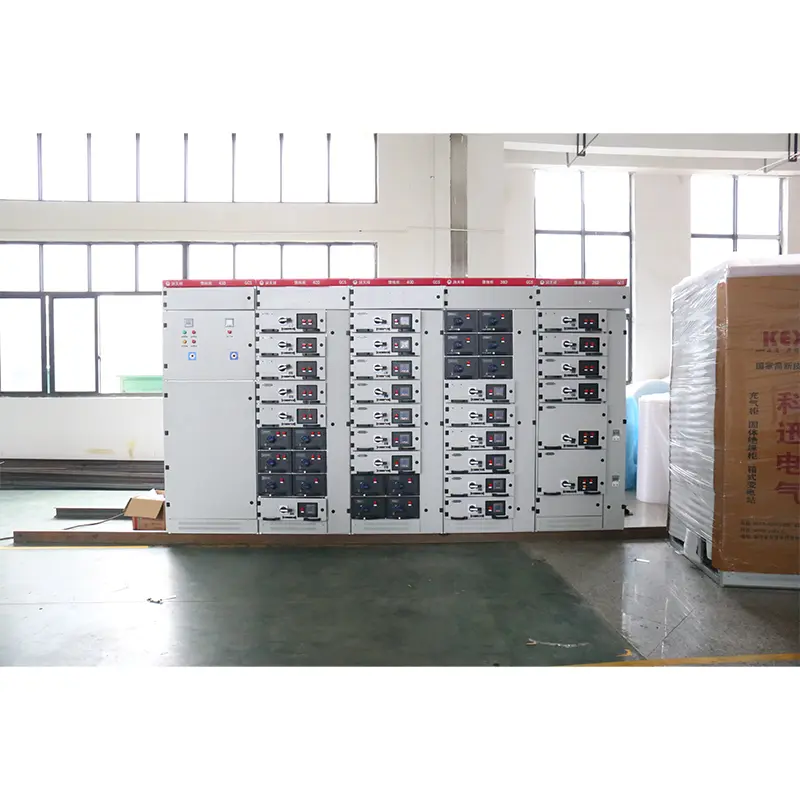

Lage spanning complete set

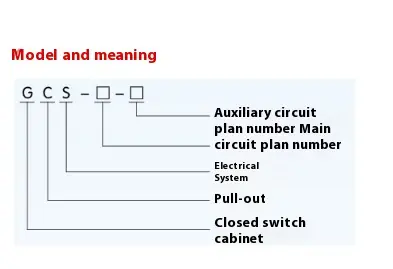

● Model betekenis

● Basisparameters

● Hoofdstructuur

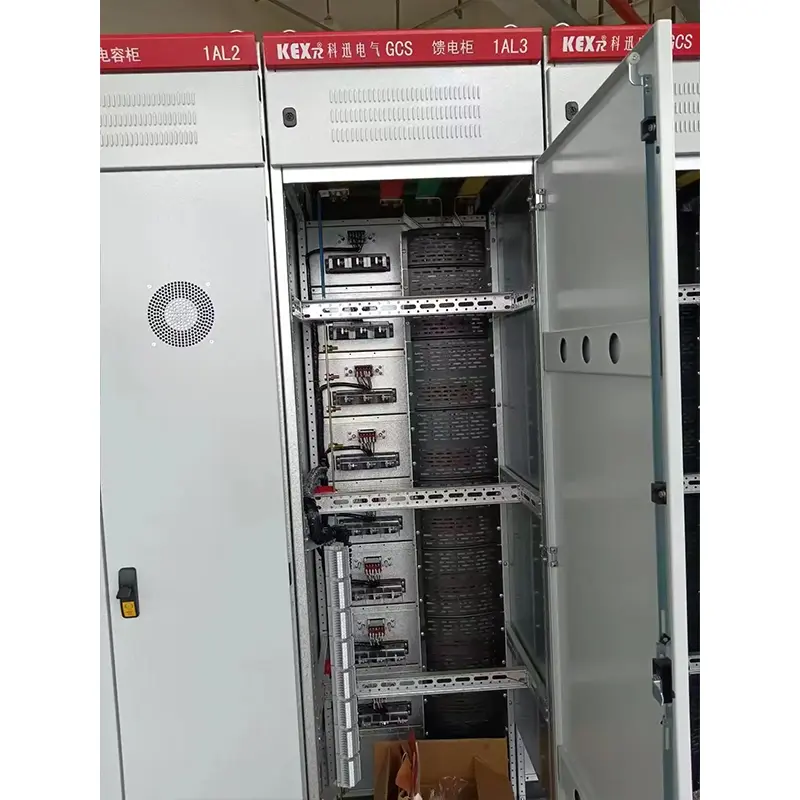

▶ Het hoofdframe van het GCS -type Lage Voltage Complete set neemt 8MF Type Open Section Steel aan, en de twee zijden van de sectie Staal hebben installatiegaten met de modulus van respectievelijk 20 mm en 100 mm en ①9.2 mm, dus de interne installatie is flexibel en handig.

▶ Het hoofdframe is ontworpen in twee assemblagevormen, namelijk volledig geassembleerde structuur en gedeeltelijk gelaste structuur (zijkader en dwarsstraal) voor gebruikers om te kiezen.

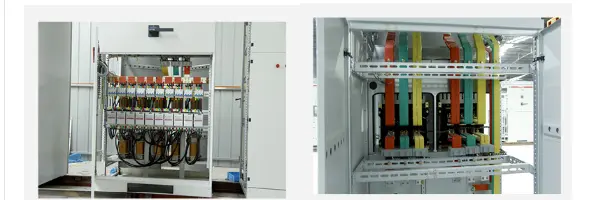

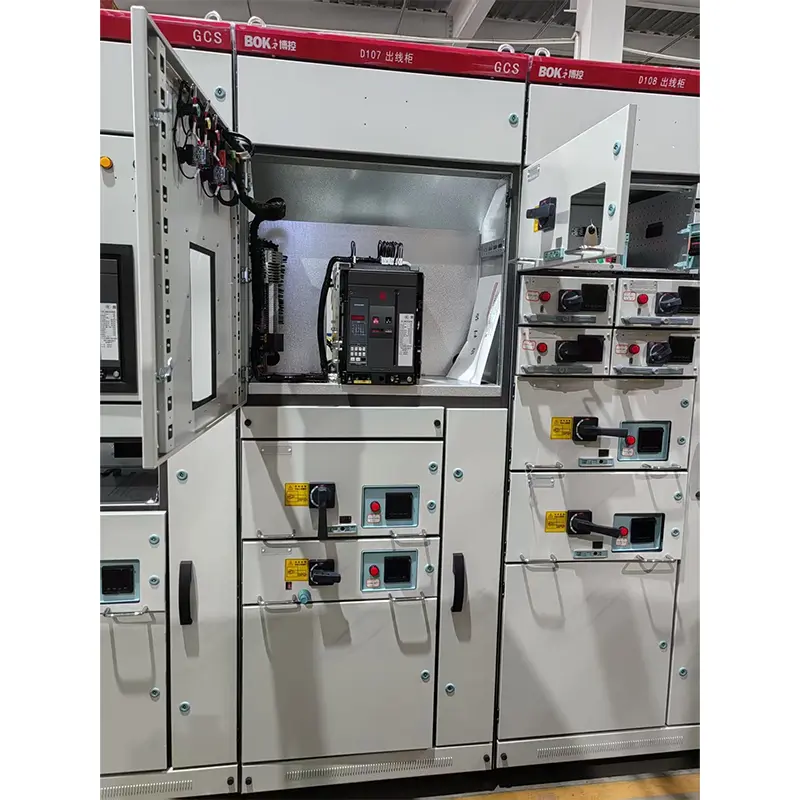

▶ Elke functionele ruimte van het apparaat is van elkaar geïsoleerd en de compartimenten zijn onderverdeeld in functionele eenheidskamer, buskamer en kabelruimte. De functies van elke kamer zijn relatief onafhankelijk.

▶ De horizontale hoofdbus is horizontaal achter de kast gerangschikt, wat de basismaat is om het hoofdcircuit van het apparaat een hoge kortsluitsterkte te laten hebben.

▶ Het ontwerp van het kabelcompartiment maakt het erg handig voor kabels om op en neer te gaan.

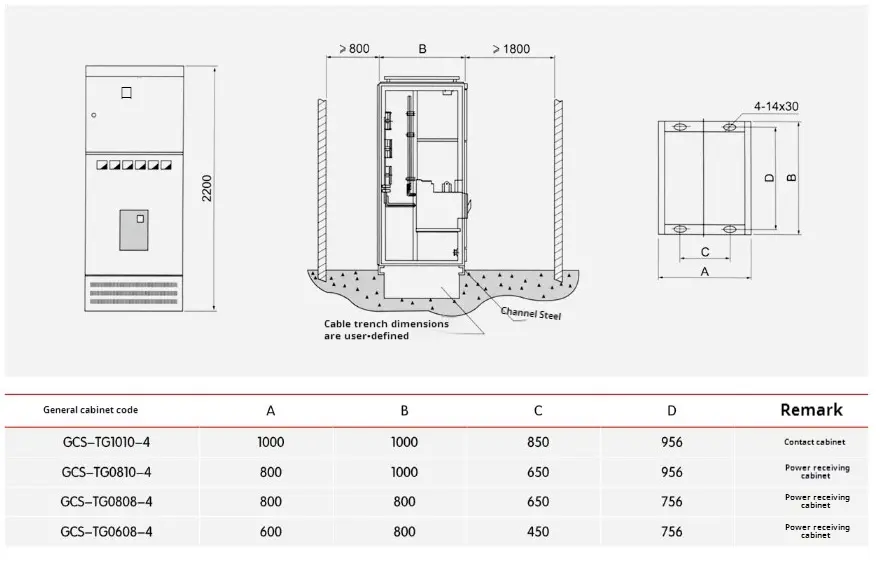

▶ Grootte serie van algemene kast van het apparaat (zie de onderstaande tabel):

● Installatie en gebruik van GCS -type Lage Voltage Volledige set

◆ Nadat de producten op de ontvangstplaats zijn aangekomen, moeten ze eerst controleren of de verpakking intact is. Als er problemen worden gevonden, moeten ze onmiddellijk de relevante afdelingen van het contract op de hoogte stellen om bedrijfsregisters te maken, de redenen samen te analyseren, visa te maken en de nasleep om te gaan. Voor producten die niet onmiddellijk worden geïnstalleerd, moeten ze op een geschikte plaats worden geplaatst en correct worden bewaard volgens de normale gebruiksvoorwaarden en de vereisten van tijdelijke opslagvoorschriften voor elektrische apparatuur. 1. Het product moet worden geïnstalleerd volgens het installatieschematische diagram (zie bijgevoegde figuur). Het funderingskanaalstaal en de bouten wanneer de boutfixing -methode wordt aangenomen, worden door de gebruiker verstrekt. Wanneer de hoofdbus is aangesloten, als het oppervlak ongelijk is vanwege transport, opslag en andere redenen, moet deze worden genivelleerd vóór verbinding en bevestiging.

◆ Wanneer de apparaten afzonderlijk of in kolommen worden geïnstalleerd, moeten hun verticaliteit, ongelijkheden van het kabinetoppervlak en de afwijking van openingen tussen kasten voldoen aan de vereisten in de onderstaande tabel.

◆ Inspectie en inspectie na het GCS -type lage spanning complete set

Installatie en voordat u in gebruik wordt gesteld

(1) Controleer of de bovenste verf of andere bedekkingsmaterialen (zoals plastic spuiten) van de kast beschadigd zijn en of de kast droog en schoon is.

(2) Of het werkingsmechanisme van elektrische componenten flexibel is en er mag geen jamming of overmatige werkkracht zijn.

(3) Of het aanzicht is van de hoofd- en hulpcontacten van de belangrijkste elektrische apparaten is betrouwbaar en nauwkeurig.

(4) Het lade- of trekkingsmechanisme moet flexibel en licht zijn, zonder te jammen en botsing.

(5) De middenlijnen van de beweegbare en statische contacten van de lade of trekkingsstructuur moeten consistent zijn en de contacten moeten in nauw contact staan. De invoegdiepte van hoofd- en hulpcontacten moet aan de vereisten voldoen. Mechanische in elkaar grijpen of elektrische: de responsactie is correct en de vergrendeling of afgifte moet betrouwbaar zijn.

(6) Laden van dezelfde grootte moeten handig uitwisselbaar zijn zonder te jammen en botsing.

(7) Het aardingscontact tussen de lade en de kast moet in nauw contact staan. Wanneer de lade wordt ingedrukt, wordt het aardingscontact van de lade gecontacteerd vóór het hoofdcontact, en wanneer deze wordt uitgetrokken, wordt het aardingscontact losgekoppeld na het hoofdcontact.

(8) De kalibratie van het instrument, de transformatieverhouding en polariteit van de transformator moeten correct zijn.

(9) De specificatie van de zekeringskern moet voldoen aan de vereisten van het technische ontwerp.

(10) De beoordeling en het instellen van bescherming is correct en betrouwbaar.

(11) Gebruik een 1000V megohmmeter om de isolatieweerstandswaarde niet minder dan 1MΩ te meten.

(12) De verbinding van elke busbar moet goed zijn en de installatie van isolatiesteunen, installatieonderdelen en andere accessoires moeten stevig en betrouwbaar zijn.

◆ Gebruik voorzorgsmaatregelen van het GCS -type lage spanning complete set

▶ Het apparaat is een complete set met een laag spanning die niet tegen de muur is geïnstalleerd, vanaf de voorkant wordt bediend en aan beide zijden wordt onderhouden. Alleen gekwalificeerde professionals kunnen het onderhoudskanaal en de kastdeur openen of openen voor bediening, inspectie en onderhoud.

▶ Luchtschakelaar en gevormde kas stroomonderbrekers zijn vele malen gescheiden en gesloten, vooral na scheiding en sluiting van kortsluiting, die lokale contactbrandwonden veroorzaken en koolstofstoffen produceren, die de contactweerstand zullen vergroten. Daarom moeten ze worden onderhouden en gereviseerd in de handleiding van de stroomonderbreker.

▶ Na installatie en onderhoud moet de isolatie tussen compartimenten en functionele eenheden strikt worden gecontroleerd om de goede functionele scheiding van het apparaat te waarborgen en te voorkomen dat de fout zich uitbreidt.

● Productpakket

De fabrikant verstrekt de volgende documenten en accessoires bij het leveren:

▶ Apparaatlijst

▶ Productcertificaat

▶ Instructies voor gebruik

▶ Fabriekstestrapport

▶ Relevante elektrische tekeningen

▶ Kastdeursleutels, bedieningshandgrepen en reserveonderdelen gespecificeerd in het contract.

▶ Installatie -instructies van hoofdcomponenten

● Bestelinstructies

Het bestelcontract van GCS -type Lage Voltage Volledige set bevat de volgende inhoud:

▶ Het volledige model van het product omvat het hoofdcircuitschema -nummer en het hulpschema -nummer van het hulpcircuit.

▶ Combinatie van het hoofdcircuit Systeem Sequence Diagram

▶ Elektrisch schematisch diagram van het hulpcircuit

▶ Lijst met componenten in de kast

▶ Parameters instellen zoals spanning, stroom en tijd in het circuit.

▶ Andere speciale tabellen die niet consistent zijn met het normale gebruik van het product.
