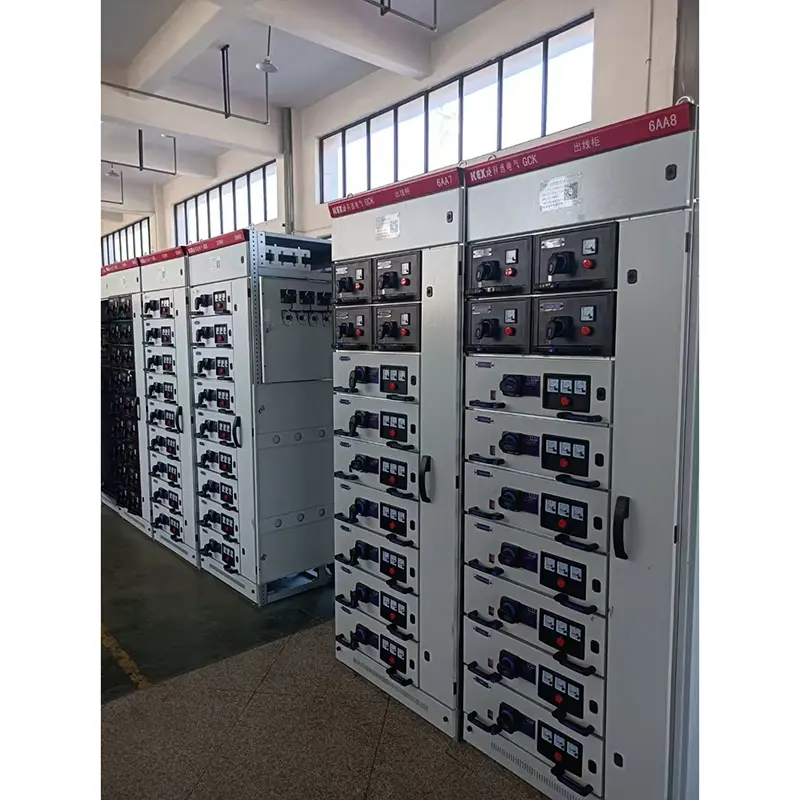

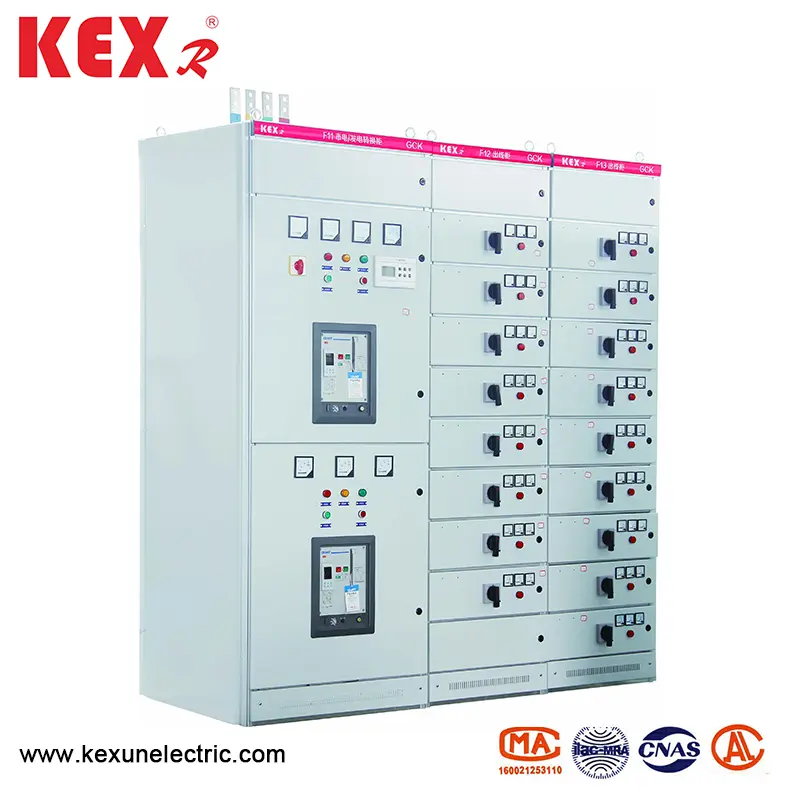

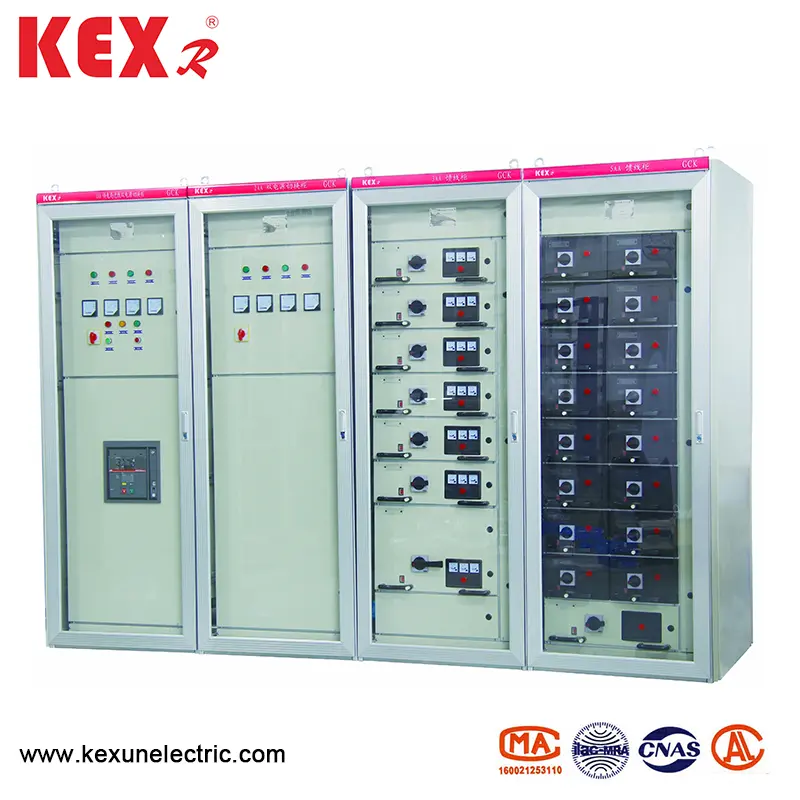

Laagspanningsuitgifte-switchgear

● Productkenmerken

Dit lage spanningsuitval-switchgear heeft de voordelen van hoog brekencapaciteit, goede dynamische en thermische stabiliteit, geavanceerde en redelijke structuur, praktisch elektrisch schema, serie, sterke veelzijdigheid, willekeurige combinatie van verschillende schema-eenheden, meer circuits opgenomen in één schakel, vloerbesparing, mooi uiterlijk, mooi uiterlijk, hoogbeschermingsniveau, veiligheid en betrouwbare onderhoud, handige onderhoud en zo. Dit product voldoet aan IEC439 Nemaics2-322-standaard, en voldoet ook aan GB7251-87 "Laagspanningsschakelaar" National Standard en ZBK36001-89 "Lage spanning Intrekkingsschakelaar" Professionele standaard

● Belangrijkste technische parameters

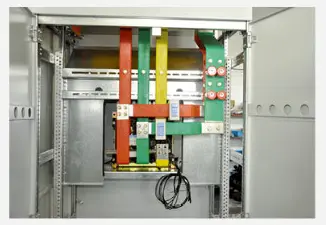

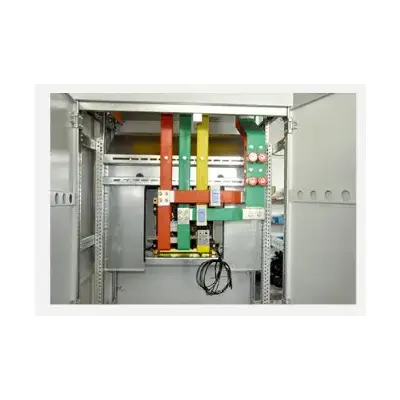

● Architectonische functie

Het basisschakelaarsframe van de lage spanningsuitval schakelaar is geassembleerde structuur. Alle structurele delen van het Switchgear -frame zijn met elkaar verbonden met schroeven om een ​​basisframe te vormen. Vervolgens, zoals vereist, worden deuren, schotjes, partities, laden, montagebeugels, busbalken en elektrische componenten toegevoegd om een ​​complete schakelapparatuur te monteren. Deze LV SwitchGear heeft de volgende kenmerken:

▶ 1. Het frame is gemaakt van geprofileerd staal, gepositioneerd door driedimensionale hoekplaat, en vastgebout zonder lasstructuur, waardoor lasvervorming en stress wordt vermeden en de nauwkeurigheid van de installatie wordt verbeterd.

▶ 2. De montagegaten van frames en onderdelen veranderen volgens de modulus E = 20 mm.

▶ 3. De interne structurele delen zijn gegalvaniseerd. Na het beitsen en fosferen wordt de buitenkant gespoten met elektrostatisch epoxypoeder. 4. In de inkomende schakel van het Power Center (PC) is de bovenkant het horizontale busgebied en het onderste deel van de horizontale busruimte is de stroomonderbreker. De stroomonderbrekers kunnen worden uitgerust met binnenlandse DW15C, ME en andere series, en kunnen ook worden uitgerust met verschillende stroomonderbrekers geproduceerd door buitenlandse elektrische bedrijven volgens de behoeften van gebruikers, zoals F -serie stroomonderbrekers geproduceerd door ABB Company en intelligente stroomonderbrekers. Over het algemeen heeft de pc -eenheid een hoofdcircuit (inclusief buskoppeling) met omgekeerde rijen. Wanneer de nominale stroom 630A-1600A is, bezet deze een schakelgegering met een totale grootte van 800 × 1000 × 2200 (breedte x diepte x hoogte). Het hoofdcircuit zonder omzet beslaat een schakelapparaat met een externe afmeting van 800 × 800 × 2000 (breedte, diepte en hoogte). Wanneer de nominale stroom tussen 1600A-3150A ligt, neemt deze een schakelgear in met een totale grootte van 1000 × 1000 × 2200 (breedte x diepte x hoogte). Er is geen hoofdschakelaar dat wordt omgedraaid. Wanneer de nominale stroom 1600A-3150A is, bezet deze een schakelgedear met een externe afmeting van 1000 × 1000 × 220 (breedte x diepte x hoogte). Het hoofdcircuit zonder omzet beslaat een schakelgear met een externe afmeting van 1000 × 800 × 2200 (breedte x diepte x hoogte).

▶ 4.De structuur van het Power Center (PC) Feeder Switchgear is vergelijkbaar met die van de inkomende SwitchGear. Wanneer de voedingsstroom 630A-1600A is, kan een 1000 × 1000 × 2200 (breedte x diepte × hoogte) schakelgear worden uitgerust met twee lussen, die omhoog en omlaag zijn gerangschikt.

▶ 5. Motorcontrolecentrum (MCC) Switchgear heeft twee typen: muur gemonteerde schakelgear en niet-wall gemonteerde schakelgear, waarvan de bovenkant een horizontaal busbargebied is, en de lade functionele eenheidsgebied ligt onder het horizontale busbargebied, waarvan de breedte 600 mm is, en de hoogte van de laadfunctionele eenheidsgebied is 1840 mm. Wanneer de schakellichaam aan de wand wordt gemonteerd, is het linkerdeel van het schakelgebied een functionele eenheidsgebied en het rechtergedeelte heeft een 200 mm brede kabeluitlaatgebied. De totale afmetingen van het schakel zijn 800/500/2200 (breedte/diepte/hoogte). Wanneer het schakelapparaat uit de buurt van de muur wordt geïnstalleerd, is de breedte van de schakel 600 mm en bevindt het uitlaatgebied van de kabel zich aan de achterkant van de schakel. De totale afmetingen van het schakelgear zijn 600 × 800 (1000) × 2200 (breedte x diepte x hoogte). Er zijn twee soorten Switchgear -diepten: 800 en 1000. We raden aan dat gebruikers een Switchgear kiezen met een diepte van 1000 om consistent te zijn met de diepte van de PC Switchgear. Wanneer de lade uit de schakel wordt getrokken, wordt het live gedeelte in de schakel niet blootgesteld, wat veilig en betrouwbaar is.

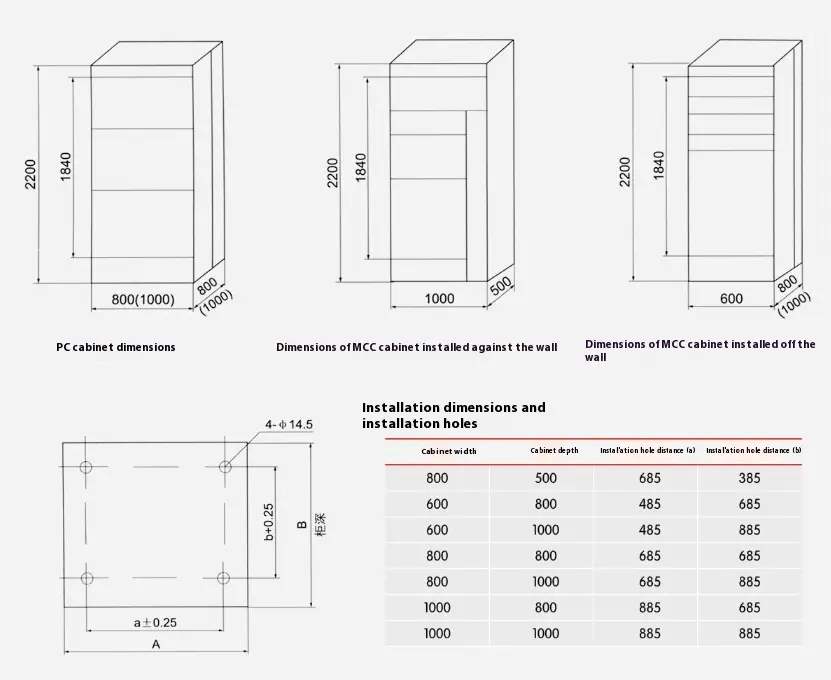

● LV SwitchGear Algemene afmetingen, installatieafmetingen

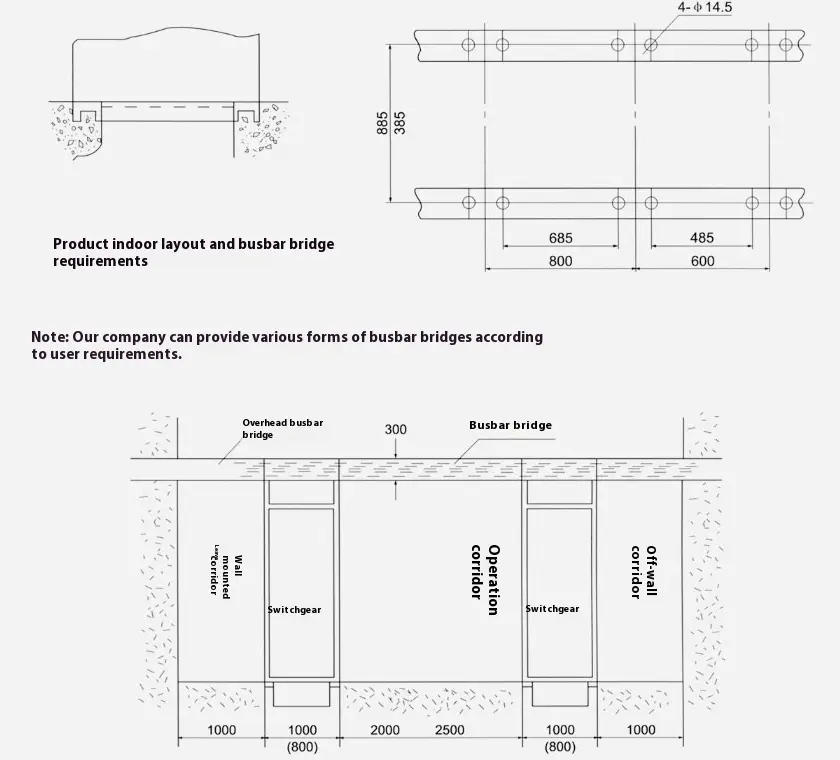

● Schematisch diagram van de lage spanningsuitgifte-switchgear-installatie foundation

● Voorzichtigheid

▶ Bij het installeren van dit product moet de horizontale lijn tussen lage spanningsuitval-switchgears stevig en betrouwbaar worden aangesloten.

▶ De deur van dit product heeft een vergrendelingsfunctie met de hoofdschakelaar, dat wil zeggen dat de deur alleen kan worden geopend onder de voorwaarde van stroomuitval. De andere kant van dit product is een schroefafdichtplaat, die geen vergrendelingsfunctie heeft met de hoofdschakelaar. Koppel daarom de voeding los bij het demonteren van de zijplaat van dit product voor onderhoud.

▶ Niet-professionals mogen de Switchgear niet openen voor onderhoud.
