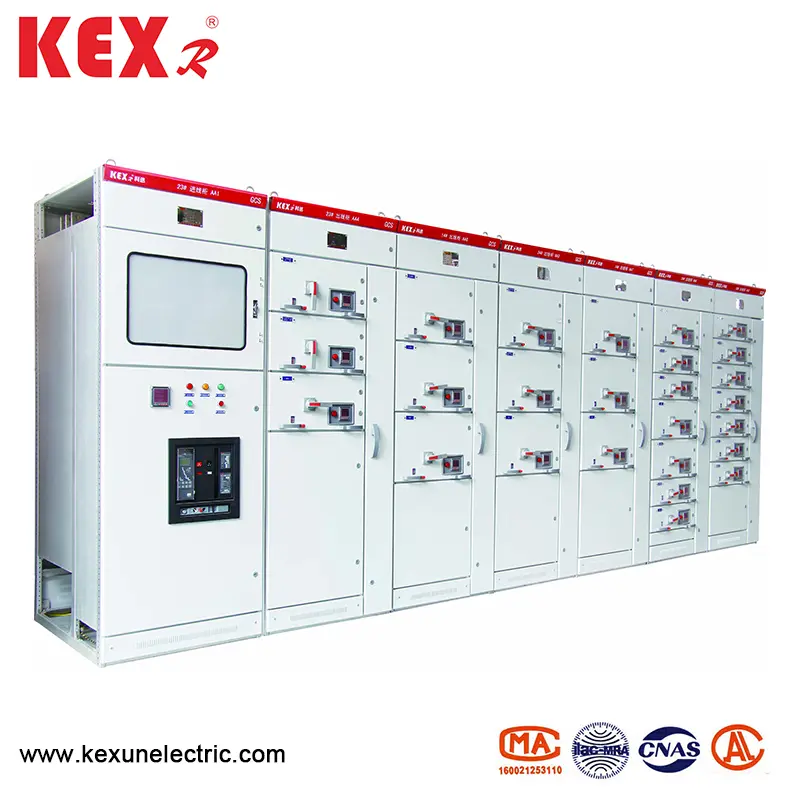

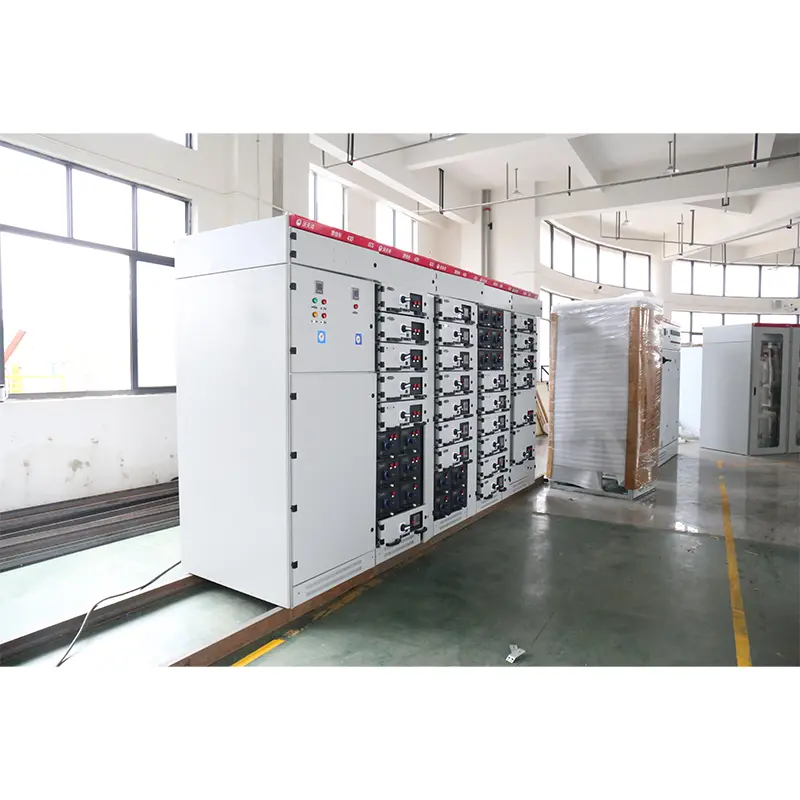

Laagspanning extractieschakelaarkast

● Prestatie -index

Het ontwerp van het GCS -type lage spanningsextractie schakelkast voldoet aan de volgende normen:

▶ IEC439-1 laagspanningsschakelaarsgear

▶ GB7251 Switchgear met een laagspanning

▶ ZBK36001 Laagspanningsschakelaar

● Basisparameters

● Hoofdstructuur

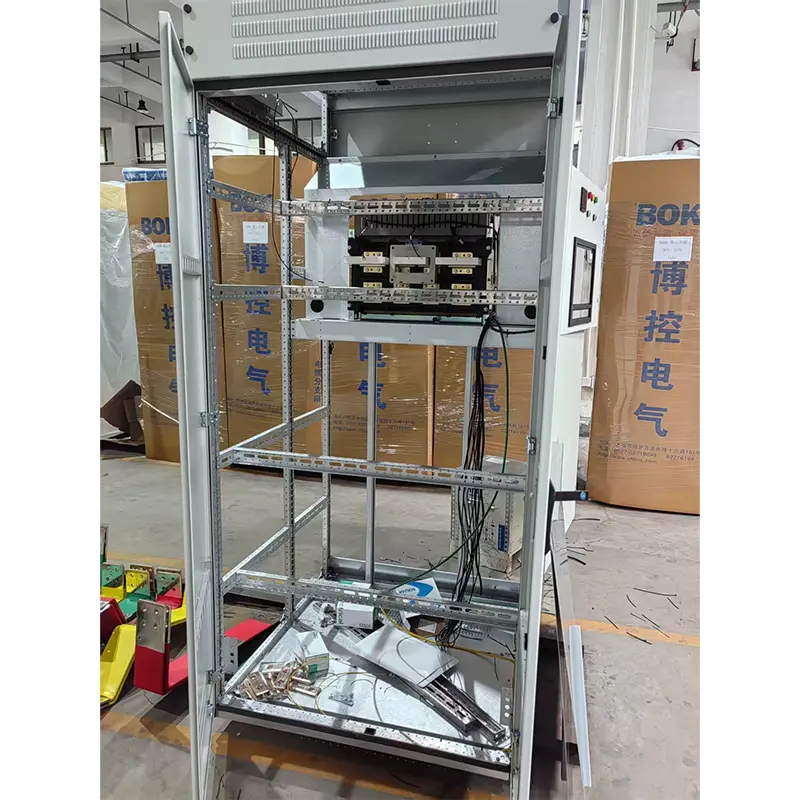

▶ Het hoofdframe van het GCS -type laagspanning extractie schakelkast hanteert 8 mf type open sectie staal, en de twee zijden van het sectie staal hebben installatiegaten met de modulus van respectievelijk 20 mm en 100 mm en ①9.2 mm, dus de interne installatie is flexibel en handig.

▶ Het hoofdframe is ontworpen in twee assemblagevormen, namelijk volledig geassembleerde structuur en gedeeltelijk gelaste structuur (zijkader en dwarsstraal) voor gebruikers om te kiezen.

▶ Elke functionele ruimte van het apparaat is van elkaar geïsoleerd en de compartimenten zijn onderverdeeld in functionele eenheidskamer, buskamer en kabelruimte. De functies van elke kamer zijn relatief onafhankelijk.

▶ De horizontale hoofdbus is horizontaal achter de kast gerangschikt, wat de basismaat is om het hoofdcircuit van het apparaat een hoge kortsluitsterkte te laten hebben.

▶ Het ontwerp van het kabelcompartiment maakt het erg handig voor kabels om op en neer te gaan.

▶ Grootte serie van algemene kast van het apparaat (zie de onderstaande tabel):

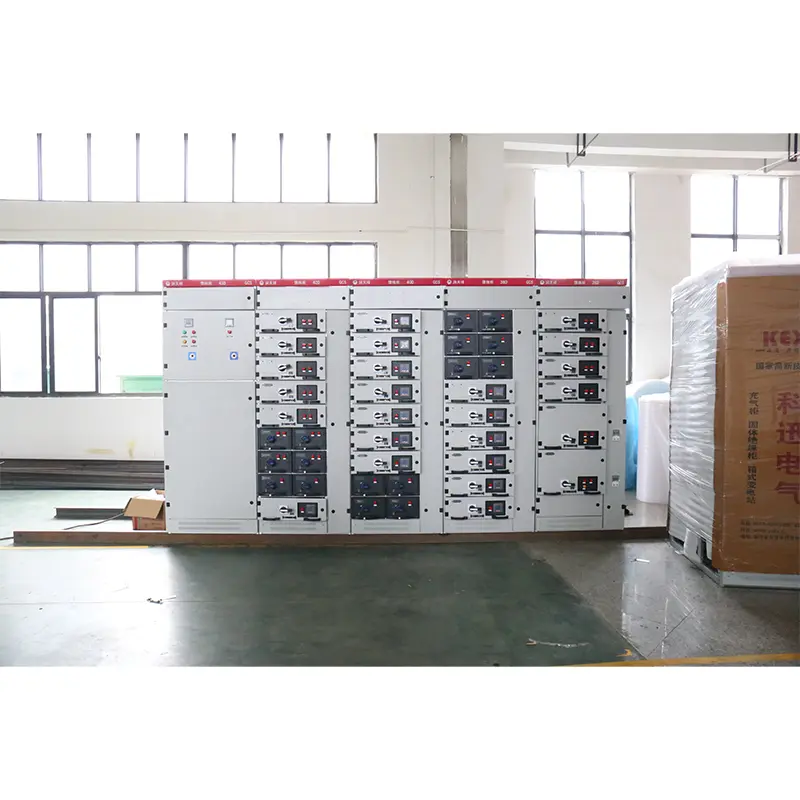

● Functie -eenheid

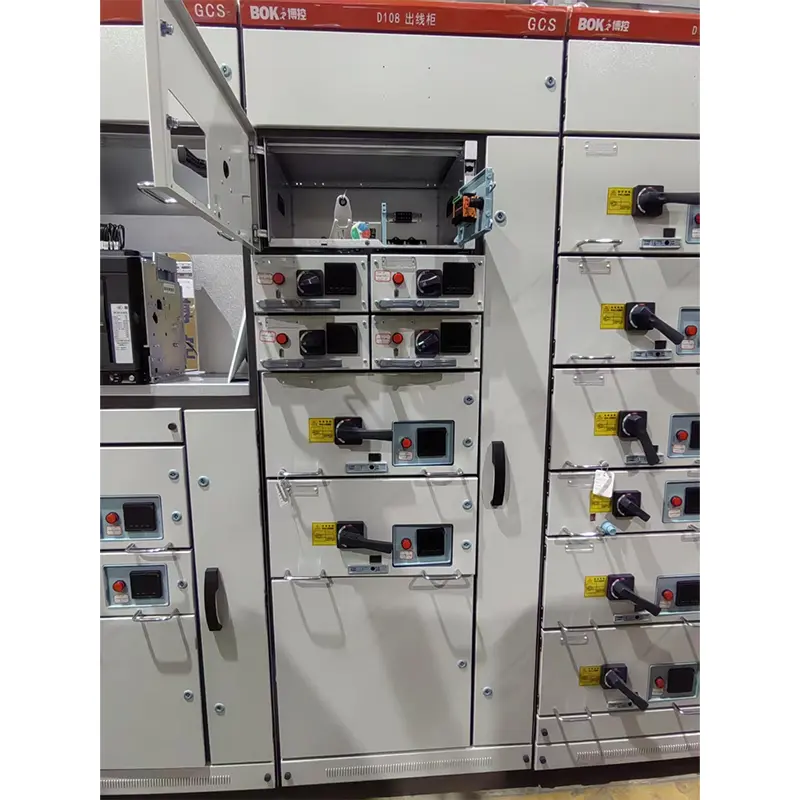

1. De hoogte van de lade is 160 mm. Het is verdeeld in 1/2 eenheid, 1 eenheid, 3/2 eenheid, 2 -eenheid, 3 unit en vijf size series. De nominale stroom van eenheidscircuit is 400A of minder.

2. De lade verandert alleen in de hoogtedimensie en de breedte en dieptedimensie blijven ongewijzigd. Laden met dezelfde functionele eenheden hebben een goede uitwisselbaarheid.

3. Elke MCC-kast kan worden uitgerust met maximaal 11 laden met één eenheid of 22 1/2-eenheid laden. Waarbij meer dan één eenheid lade een multifunctionele achterplaat aanneemt.

4. Volgens de stroom nemen de inlaat- en uitlaatlijnen van de lade verschillende aantal plug-ins met dezelfde chipstructuur aan.

5. 1/2 eenheidslade en kabelruimte zijn verbonden door ZJ-2-adapter met achterplaatstructuur.

6. De verbinding tussen de eenheidslade en de kabelruimte hanteert de ZJ-1-adapter met dezelfde maat balk of buisstructuur volgens de huidige beoordeling.

7. De lade -eenheid is uitgerust met het mechanische vergrendelingsapparaat.

● Belangrijkste elektrische componenten

Het selectieprincipe van de belangrijkste elektrische componenten is gebaseerd op geïmporteerde technologie, die in serie in China kan worden geproduceerd en voldoet aan de vereisten van hoge prestaties van het apparaat

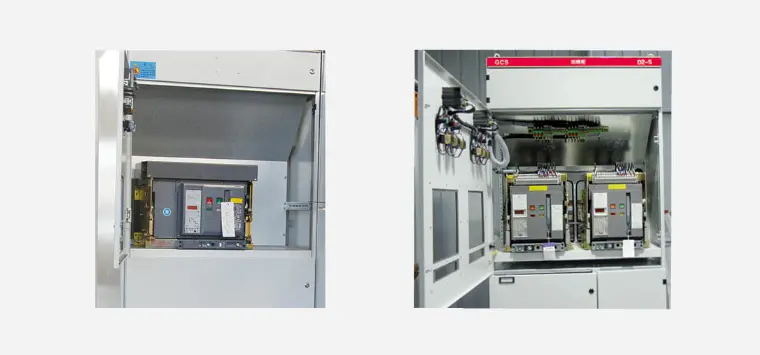

▶ De breker van voeding en feeder -eenheid selecteert voornamelijk AH -serie. Andere M -serie geproduceerd door Schneider Company en F -serie geproduceerd door ABB Company met meer geavanceerde prestaties kunnen ook worden geselecteerd. AH -stroomonderbreker heeft de kenmerken van goede prestaties, compacte structuur, lichtgewicht en sterke series. De prijs is relatief laag, het onderhoud en het gebruik zijn handig en alle prestatie -indexen kunnen voldoen aan de vereisten van dit apparaat.

▶ Ladeeenheid (motorbesturingseenheid, gedeeltelijke voedingseenheid) stroomonderbrekers kiezen voornamelijk CM1 en TG.TM30-serie plastic kas stroomonderbrekers, en sommige kiezen NZM-geproduceerd door Moeller Company. 100A -serie. Deze schakelaars hebben de kenmerken van goede prestaties, compacte structuur, kort boogverdediger of geen boog- en hoge technische en economische indicatoren, die kunnen voldoen aan de vereisten van dit apparaat.

▶ De isolerende schakelaar en de isolatieschakelaar van de zekering moeten de Q -serie zijn. Deze serie heeft een hoge betrouwbaarheid en een sterk breukvermogen en kan mechanisch in elkaar grijpen.

▶ De hoofdzekering is NT -serie. 5. AC-contactoren moeten van serie B en LCI-D ..

● Kenmerken van GCS -type lage spanningsextractieschakelaarkast

1. Verbeter de warmtecapaciteit van de adapter en verminder de extra temperatuurstijging aanzienlijk veroorzaakt door de temperatuurstijging van de adapter naar de connector, kabelkop en spacer.

2. De scheiding tussen functionele eenheden en compartimenten is duidelijk en betrouwbaar, en het falen van één eenheid heeft geen invloed op het werk van andere eenheden, zodat de falen beperkt is tot het minimale bereik.

3. De horizontale opstelling van bussen zorgt ervoor dat het apparaat een goede dynamische en thermische stabiliteit heeft en kan de impact van 80/176ka kortsluitstroom weerstaan.

4. Het aantal circuits in een enkele 4.MCC -kast is maar liefst 22, volledig gezien de behoeften van automatische elektrische deuren (machines) in stroomopwekking, petrochemische systemen en andere industrieën met een grote capaciteit van één eenheid.

5. De verbinding tussen het apparaat en de externe kabel is voltooid in het kabelcompartiment en de kabel kan op en neer gaan. De huidige transformator is geïnstalleerd in het kabelcompartiment, waardoor de installatie en het onderhoud handig zijn.

6. In hetzelfde vermogensdistributiesysteem kan de kortsluitstroom worden beperkt door het matchen van stroombeperkende reactoren, de busspanning kan worden gestabiliseerd tegen een bepaalde waarde en de vereisten voor kortsluitsterkte van componenten kunnen gedeeltelijk worden verminderd.

7. De lade -eenheid heeft een voldoende aantal secundaire connectoren (32 paren voor eenheid 1 en hoger en 20 paren voor eenheid 1/2), die kunnen voldoen aan de vereisten van computerinterface en automatische besturingslus voor het aantal contacten

● Hulpcircuit

Het ontwerp van het hulpschakelaardiagram voldoet aan de technische voorschriften voor hulpvermogenontwerp van thermische energiecentrales en andere relevante ontwerptechnische voorschriften. Het is geschikt voor het laagspanningsvermogenssysteem van elektriciteitscentrales en -stations en het laagspanningsvermogensverdelingssysteem in fabrieken, mijnen en hoogbouw. Het hulpcircuitschema van fabrieken en mijnen is ontworpen volgens het hoofdcircuitschema, dat is verdeeld in functionele eenheden van de stroomvoorziening inkomende lijn, feederlijn (PC) en motorvoerlijn (MCC) ..

● Productpakket

De fabrikant verstrekt de volgende documenten en accessoires bij het leveren:

▶ Apparaatlijst

▶ Productcertificaat

▶ Instructies voor gebruik

▶ Fabriekstestrapport

▶ Relevante elektrische tekeningen

▶ Kastdeursleutels, bedieningshandgrepen en reserveonderdelen gespecificeerd in het contract.

▶ Installatie -instructies van hoofdcomponenten

● Bestelinstructies

Het bestelcontract van GCS -type laagspanningsextractieschakelaarkast bevat de volgende inhoud:

▶ Het volledige model van het product omvat het hoofdcircuitschema -nummer en het hulpschema -nummer van het hulpcircuit.

▶ Combinatie van het hoofdcircuit Systeem Sequence Diagram

▶ Elektrisch schematisch diagram van het hulpcircuit

▶ Lijst met componenten in de kast

▶ Parameters instellen zoals spanning, stroom en tijd in het circuit.

▶ Andere speciale tabellen die niet consistent zijn met het normale gebruik van het product.
