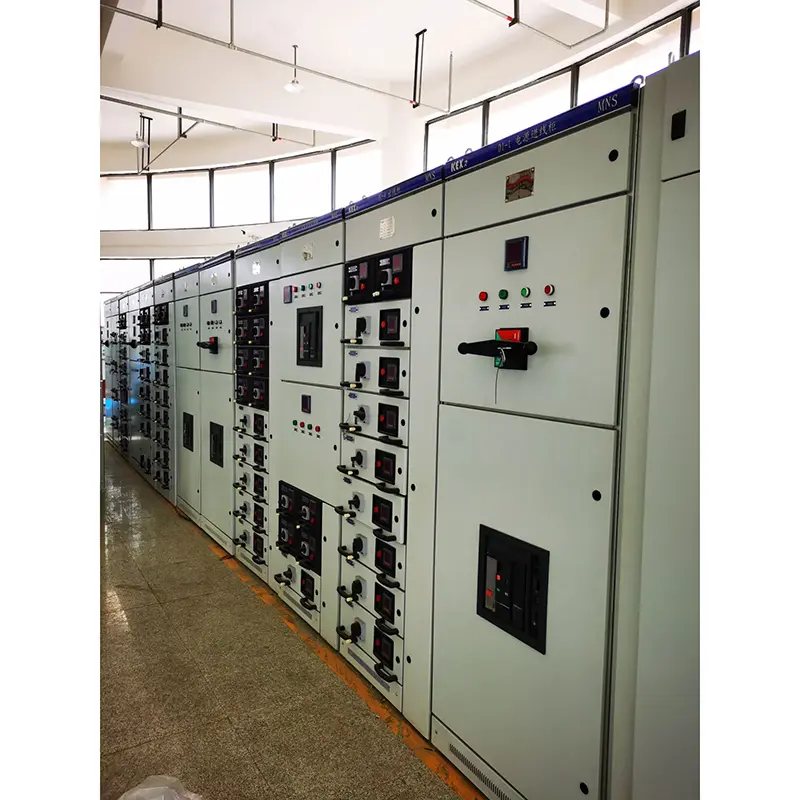

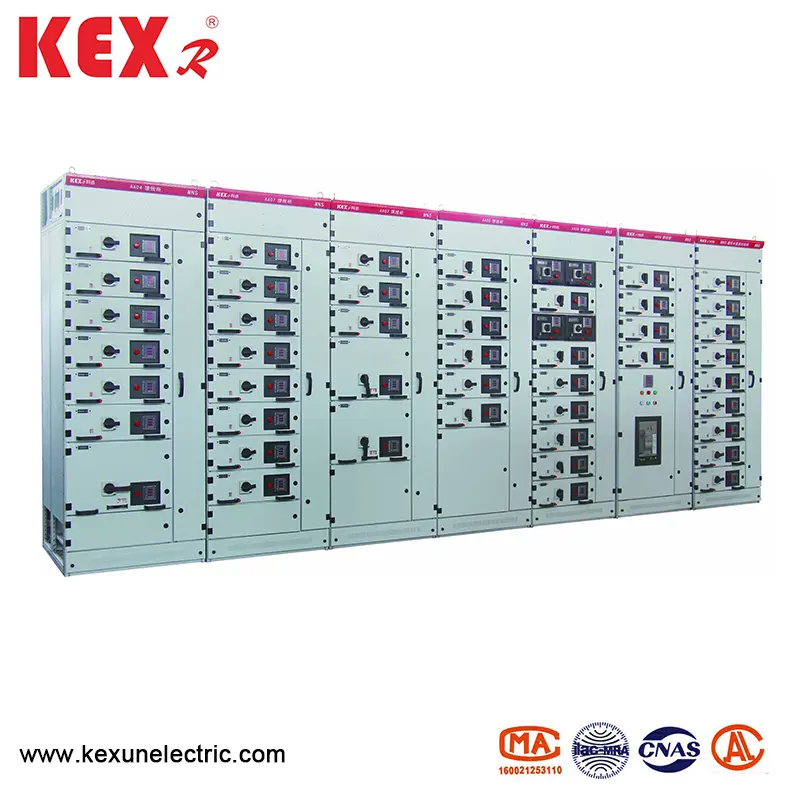

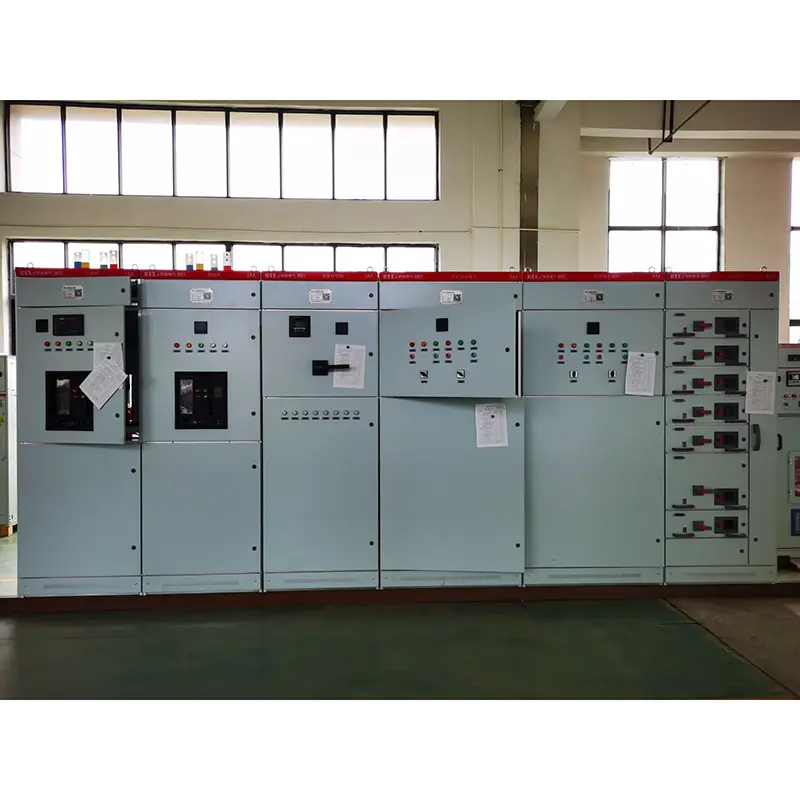

Laag spanningsverdelingskast

● Normen

MNS-type laagspanningsvermogensverdelingskast is voldaan aan de nationale professionele normen van GB7251.1 Laagspanningsschakelaars en JB/T9961 Lage spanning Intrekkingsschakelaars Switchgear, en de internationale professionele normen zoals IEC439-1.VDE0660 Deel V.

● MNS -type laagspanningsvermogensverdelingskast met behulp van de voorwaarden

▶ Ambiënttemperatuur ： -5 ~ 40 ℃, 24 uur gemiddeld minder dan 35 ℃

▶ Atmosferische omstandigheden: de lucht is schoon en de relatieve vochtigheid mag niet hoger zijn dan 50% bij de hoogste temperatuur van +40 ℃. Bij lagere temperaturen is een hogere relatieve vochtigheid toegestaan, bijvoorbeeld 90% bij +20 ℃, maar temperatuurveranderingen moeten in aanmerking worden genomen, en er kan condensatie af en toe optreden.

▶ Hoogte: minder dan 1000 m, mns type laagspanningsvermogensverdelingskast is geschikt voor transport en opslag bij de volgende temperaturen: -25 ℃ tot +55 ℃ en het kan binnen 24 uur in een korte tijd +70 ℃ bereiken. Onder deze extreme temperaturen moet het apparaat niet onherstelbaar worden beschadigd en zou het normaal moeten werken.

▶ Als de bovenstaande voorwaarden niet kunnen worden voldaan, moet deze worden opgelost door overleg tussen de gebruiker en de Kexun.

▶ Wanneer dit apparaat wordt gebruikt in offshore olieboringen en productieplatforms en kerncentrales, wordt een technische overeenkomst afzonderlijk ondertekend.

● Basistechnische parameters van het MNS -type laagspanningsverdelingskast

◆ Elektrische prestaties

◆ IP -graad

Voldoen aan IEC529- en DIN40050 -normen. IP30 beschermt vaste stoffen groter dan φ φ2,5 mm, IP40 beschermt vaste stoffen groter dan φ 41,0 mm en IP54 beschermt tegen stof en spatten in elke richting (raadpleeg de fabrikant bij het bestellen van IP54 -beschermingsniveau).

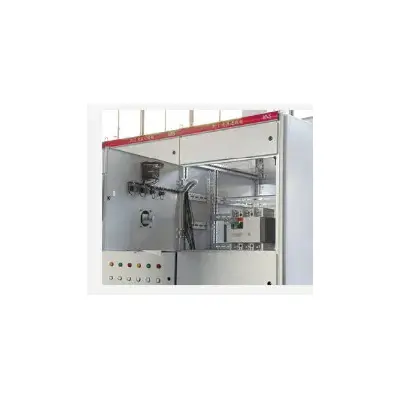

◆ Cabinetstructuur

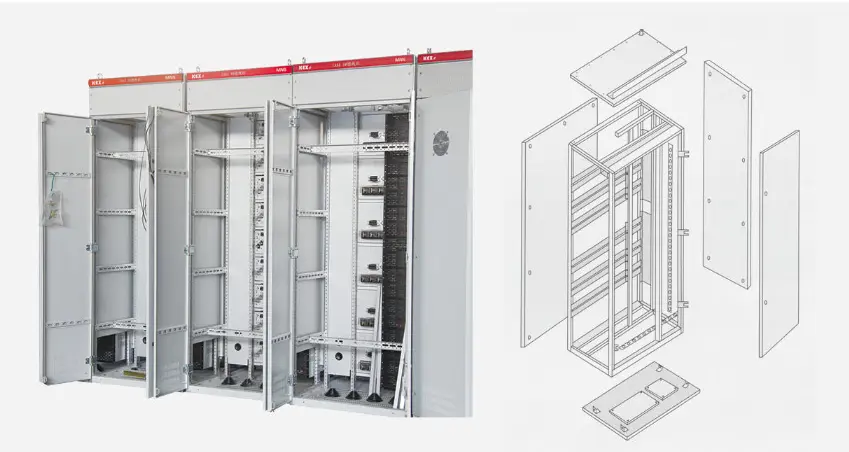

De basisstructuur van de distributiekast met een laag spanningsvermogen bestaat uit C-vormige profielen. Sectie C wordt gevormd door buigstalen plaat met E = 25 mm als het montagegat van de module. Alle kasten en binnenste scheidingswanden zijn gegalvaniseerd en gezuiverd. Rond de deurpanelen zijn zijpanelen gemaakt van hoogspanningselektrostatisch spuiten. Zie de onderstaande afbeelding voor de basisstructuur van de kast.

◆ Schakelkastype

1. Afstand tussen vermogensdistributiecentra (PC1: Emax, MT, 3WN, AH, ME -serie stroomonderbrekers kunnen worden gebruikt.

2. Motorcontrolecabine (MCC): het wordt geassembleerd door grote en kleine laden, en de hoofdschakelaar van elke lus hanteert een hoog brekende plastic kastbreker of roterende laadschakelaar met zekering. Automatische vermogensfactorcompensatiekast (met handmatige, automatische en externe vermogensfactorcompensatieapparaten)

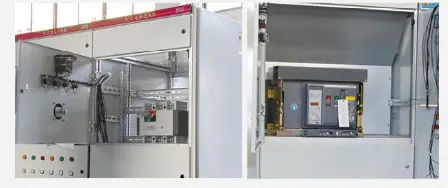

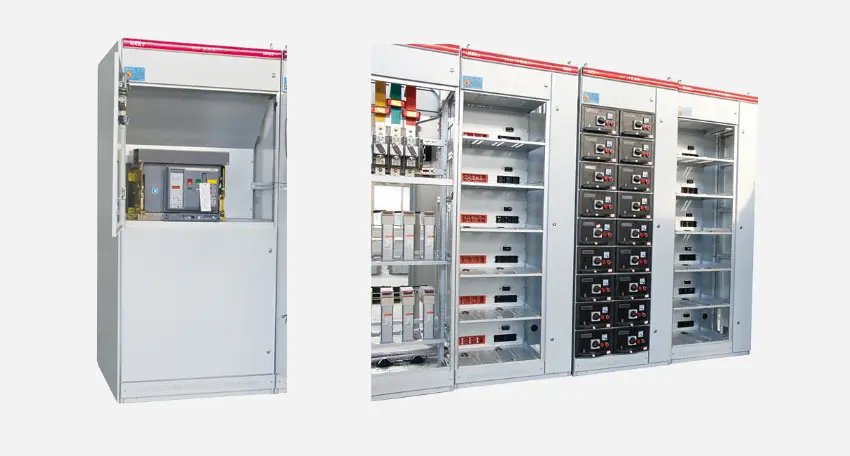

◆ Een kabinet voor stroomdistributiecentrum (PC)

◆ B Motorcontrolecentrum (MCC) Cabinet

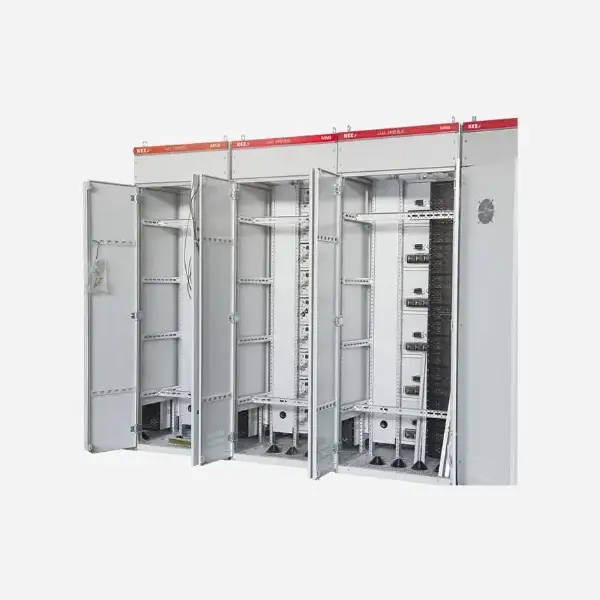

◆ Cabinet frame structuur samengesteld uit C-vormige profielen

◆ Schematisch diagram van het MNS -type laagspanningsverdelingskast

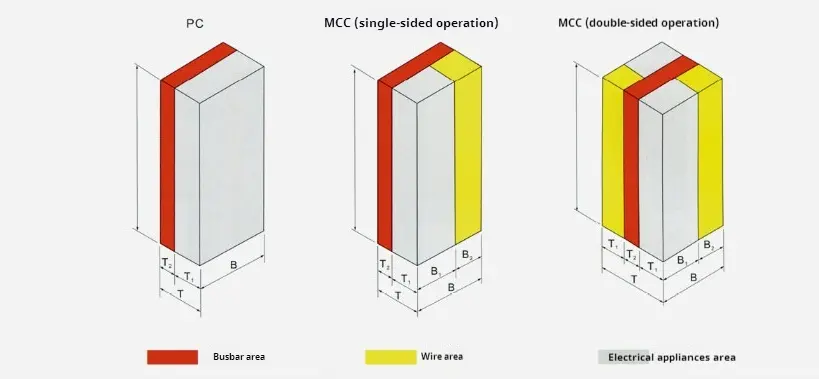

● Partitie -ontwerp van kast

◆ Power Distribution Center (pc)

(1) De pc -kast is verdeeld in drie compartimenten; Horizontaal buscompartiment: aan de achterkant van de kast; Functionele eenheid compartiment: op het bovenste bovenste deel van de kast of aan de voorkant linkszijde van de kast;

(2) Segmentatiemaatregelen: het horizontale buscompartiment en het functionele eenheidscompartiment worden gescheiden door stalen platen. Het besturingsluscompartiment wordt gescheiden van het functionele eenheidscompartiment door een vlamvertragende polyfenyleenether plastic deksel.

(3) De in de kast geïnstalleerde framebrenger kan handmatig worden bediend buiten de kast in de gesloten toestand. Bekijk de openings- en slottoestand van de stroomonderbreker en oordeel of de stroomonderbreker zich in de testpositie of de werkpositie bevindt volgens de positierelatie tussen het werkmechanisme en de deur.

(4) Een scheidingsstructuur is ontworpen tussen het hoofdcircuit en het hulpcircuit. De extra elektrische eenheden bestaande uit meters, signaallichten en knoppen zijn allemaal geïnstalleerd op het plastic bord, en het deksel gemaakt van vlamvertragende polyurethaanschuim plastic wordt gescheiden van het hoofdcircuit achter het bord.

◆ Uittrekingsmotorcontrolecentrum en Small Current Power Distribution Center (MCC)

De MCC-kast van het lade-type is verdeeld in drie compartimenten, namelijk het horizontale buscompartiment achter de kast, het functionele eenheidscompartiment aan de linkerkant aan de voorkant van de kast en het kabelcompartiment aan de voorkant van de kast. Het horizontale buscompartiment en het functionele eenheidscompartiment worden gescheiden door functionele boards gemaakt van vlamvertragende geschuimde kunststoffen, en het kabelcompartiment wordt gescheiden van het horizontale buscompartiment en het functionele eenheidscompartiment door stalen platen. MCCI Motor Control Center) Laden zijn verdeeld in de volgende vijf typen: 8e/4: Hoogte 200 × breedte 150 x Diepte 400 mm. 8E/2: Hoogte 200 × breedte 300x diepte 400 mm. 8E: Hoogte 200 × breedte 600 × diepte 400 mm. 16E: Hoogte 400 × breedte 600 × Diepte 400 mm. 24e: hoogte 600 × breedte 600 × diepte 400 mm.

◆ Structuur met achterste uitlaatschakelaar

Om de opstellingsbreedte van de schakelkast te verminderen, is de hoofdbus van de schakelkast horizontaal geïnstalleerd aan de bovenkant van de schakelkast en de achterste helft van de kast is een kabelruimte, waar inkomende en uitgaande kabels zijn verbonden. De voorkant van de schakelkast is de apparaatruimte, waar de functionele eenheden van het schakelgear worden geïnstalleerd. In dit systeem wordt de kabelruimte aan de zijkant van de schakelkast naar de achterkast verplaatst, wat de opstellingsbreedte van de schakelkast aanzienlijk vermindert om verder te voldoen aan de vereisten van de ruimtelay -out van het onderstation.

De feederkast is 600 mm breed en 1000/1200 mm diep, met een onafhankelijke hoofdbusruimte aan de bovenkant, die uit de apparaatruimte is geïsoleerd. De effectieve installatiehoogte van de voorste apparaatkamer is 72E (e = 25 mm), die wordt gescheiden van de achterkabelkamer door de multifunctionele bord, waardoor de installatieruimte van de schakelkast volledig gebruik is, met een compacte structuur en flexibele eenheidsconfiguratie. De kabelruimte aan de achterkant heeft een deur, wat handig is voor installatie en onderhoud. De breedte van de inkomende kast wordt bepaald volgens de framestroom van de inkomende eenheid. De aanbevolen breedte is 400/600/800/1000 mm en de kastdiepte is 1000 mm.

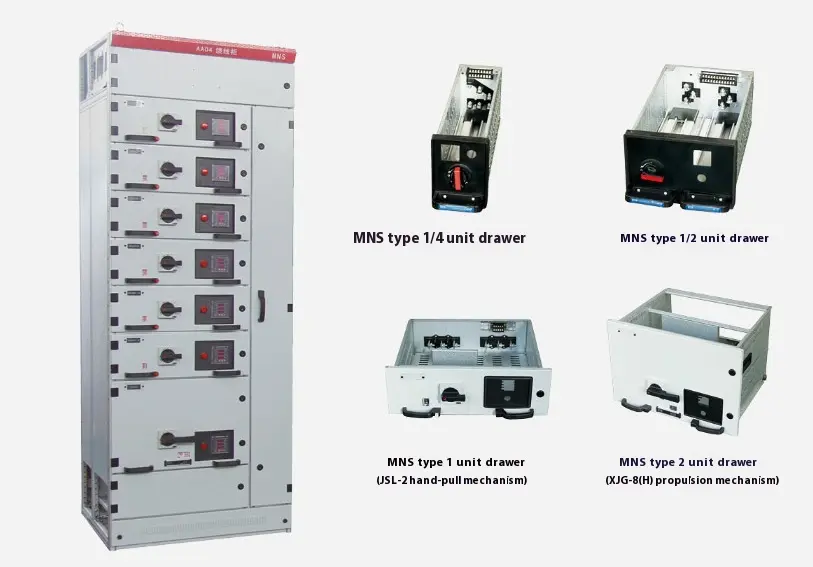

● Type lade

(1) 8E/4: Monteer 4 ladeeenheden in 8e hoogte -ruimte.

(2) .8e/2: Monteer 2 lade -eenheden in 8e hoogte ruimte.

(3) 8e: Monteer een lade -eenheid in 8e hoogte ruimte.

(4) 16E: Monteer een lade -eenheid op een hoogte van 16e (400 mm).

(5) 24e: monteer een lade -eenheid op een hoogte van 24e (600 mm). Vijf soorten ladeeenheden kunnen afzonderlijk in een kast worden geassembleerd en kunnen ook worden gebruikt voor gemengde montage. Zie de onderstaande tabel voor het maximale aantal ladeeenheden dat kan worden ondergebracht in een kast voor een enkele montage.

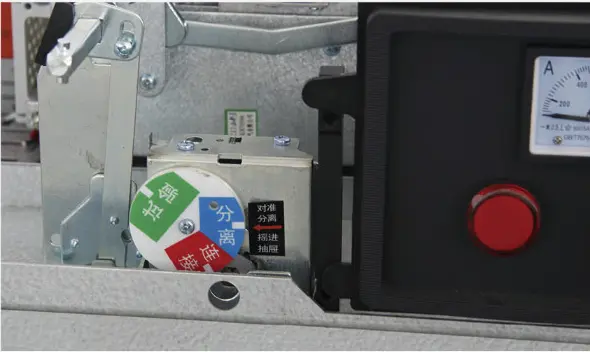

◆ Elektrische en mechanische in elkaar grijpen van laden

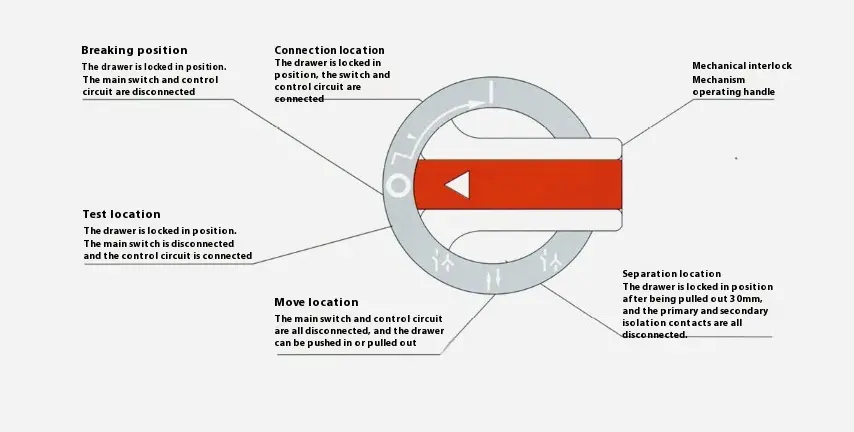

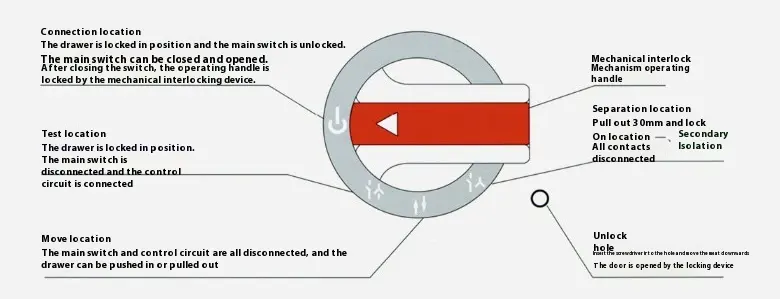

De lade -eenheid heeft een betrouwbare mechanische in elkaar grijpende positie, die wordt geregeld door de bedrijfsgreep en heeft een duidelijk en nauwkeurig afsluitende, testen, tekenen en isolatieposities. Zie de figuur voor de functie van het bedieningsmechanisme. Om de veiligheidsmaatregelen te versterken, kunnen hangsloten worden toegevoegd nadat de bedieningsgreep is geplaatst en maximaal drie sloten kunnen worden toegevoegd, zoals weergegeven in de linker figuur. Nadat de lade -eenheid aanwezig is, moet deze in strikte overeenstemming werken met de bewerkingsfunctie en positie vermeld in figuur 4 en figuur 5, anders zal het gemakkelijk de structurele onderdelen beschadigen, dus let op wanneer deze wordt gebruikt.

◆ 8e/4 en 8e/2 bedienen de schakelfunctie

◆ 8eand 16e, 24e bedien de schakelfunctie

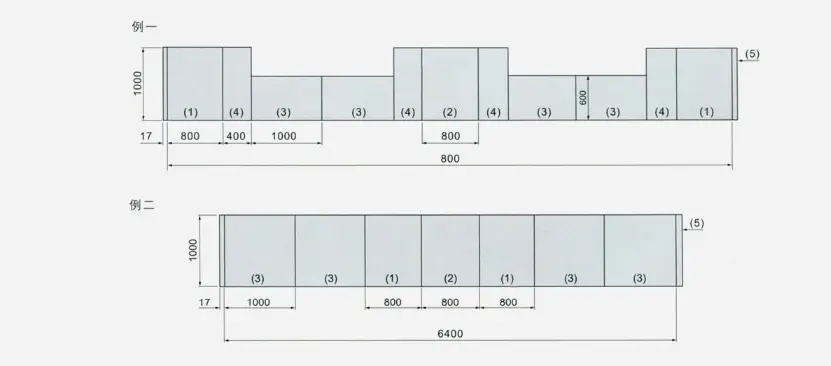

◆ Schematisch diagram van de combinatiemodus

● Installatie, gebruik en onderhoud

1. Als het apparaat op de bestemming aankomt, controleer dan eerst of het pakkingsvak is voltooid. Als het apparaat niet onmiddellijk is geïnstalleerd, moet het worden bewaard op een droge en schone plaats.

2. Het apparaat wordt aanbevolen om weg van de muur te worden geïnstalleerd, of het kan tegen de muur worden geïnstalleerd. Het installatie -funderingsvlak moet plat zijn en de horizontale fout van funderingskanaalstaal is 1/1000, en de totale lengteafwijking is 3 mm ..

3. Het wordt aanbevolen om graad 8.8 en spanningsringer te gebruiken voor de boutbevestiging van alle geleidende onderdelen, en het aanbevolen aanhaalkoppel wordt in de onderstaande tabel weergegeven:

4. Kabelkophuls en een bepaald aantal koperen connectoren voor een secundair circuit geleverd door MCC -schema -accessoires. (Om zich aan te passen aan de koude dringende verwerking van koperen gewrichten, worden multi-core flexibele draden aanbevolen voor secundaire kabels).

5. Na het verbinden van de kabel moet de onderkant van het apparaat worden gesloten om te voorkomen dat kleine dieren in de kast kruipen en ongevallen met kortsluitingscontracten veroorzaken.

6. Na installatie of aanpassing, alvorens in gebruik te nemen, zijn de volgende inspecties en tests vereist:

▶ Controleer of de elektrische apparatuur en bedieningsbedrading die in het apparaat zijn geïnstalleerd, voldoen aan de vereisten van de fabriekstekeningen.

▶ Handmatige werking van verschillende schakelaars moet flexibel zijn, zonder afwijking of jammen.

▶ Controleer of de acties van mechanisch in elkaar grijpende mechanisme en elektrisch in elkaar grijpende apparaat correct en betrouwbaar zijn, die moeten voldoen aan de systeemvereisten.

▶ Controleer of de isolatieweerstand van het hoofdcircuit en het besturingscircuit voldoet aan de opgegeven vereisten.

▶ Controleer of de in het apparaat geïnstalleerde elektrische apparatuur in goed contact is en voldoet aan de technische vereisten van het elektrische apparaat zelf.

▶ Controleer of er buitenlandse materie in het apparaat zit en of de montageschroeven van verschillende onderdelen los zijn.

◆ Bedrijfsinstructies voor uittrekbare MCC:

(1) Alleen nadat de bodem van de lade correct de gids binnengaat, kan deze in de kast worden geduwd, anders wordt de lade beschadigd of kan niet worden uitgetrokken.

(2) Zie figuur 4 voor de symbolen en functies op het paneel van 8E/4 en 8E/2 laden. De pijl van de breekpositie "O" naar de werkpositie "I" in de figuur geeft aan dat de operationele handgreep eerst moet worden geduwd en vervolgens van "O" naar "I" moet worden gedraaid. Wanneer u terugkeert, is het niet nodig om het te duwen, zet het handvat "I" in "O" en na het loslaten, het handvat.

(3) Zie Afbeelding 5 voor de symbolen en functies op het 8e-24e ladepaneel. Wanneer de handgreep de werkpositie bereikt, geeft het mechanisme de mechanische vergrendeling op de hoofdschakelaar vrij en kan de hoofdschakelaar worden gesloten en geopend. Wanneer de hoofdschakelaar echter is gesloten, kan het handgreep van het in elkaar grijpende mechanisme echter niet worden bediend. Er is een klein plastic deksel op de deur in de rechteronderhoek die aan het bord voldoet, wat het ontgrendelingsmechanisme van de deur is. Het werkingsproces is als volgt: wanneer de lade zich in de werkpositie bevindt, als u de deur wilt openen, trekt u eerst het kleine deksel eruit en plaats de schroevendraaier in het gat en beweeg de vergrendeling naar beneden om de deur te openen. Zorg ervoor dat u de kleine plastic afdekking bedekt na het openen van de deur, anders wordt het oorspronkelijke beschermingsniveau vernietigd.

● Transport en opslag van apparaten

▶ Het apparaat is niet toegestaan ​​om te tikken en ernstige trillingen te ondergaan.

▶ De transporthoekplaat moet worden gebruikt bij het optillen van het apparaat na het uitpakken, en de meegeleverde hoek van twee stalen draden en touwen moeten ≤1200 zijn. Als een vorkheftruck, roller of koevoet wordt gebruikt, mag deze niet direct op het onderafframe van het apparaat worden uitgevoerd.

▶ Wanneer het apparaat op zijn plaats is geïnstalleerd, als u de positie voor een korte afstand wilt verplaatsen, kunt u deze wriken op de vier hoeken van het chassis.

▶ Elektrische producten en onderdelen mogen naar believen niet worden gedemonteerd in het apparaat.

▶ De regen moet worden verhinderd nat te worden en de omgevingstemperatuur moet in overeenstemming zijn met de relevante bepalingen van dit monster.

● volledigheid van producten

Het MNS -type laagspanningsvermogensdistributiekast is bevestigd met de verpakkingslijst, het productcertificaat, de handleiding van de productinstructie en de benodigde tekeningen en de deursleutel en reserveonderdelen geleverd volgens de ondersteunende lijst zijn bijgevoegd.
