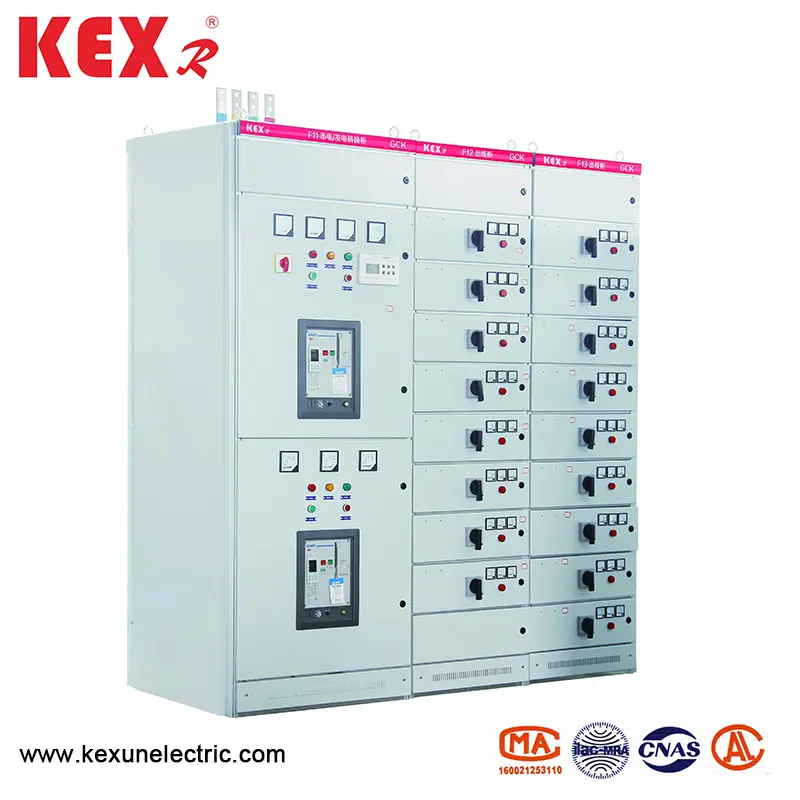

LV SwitchGear

● Regelmatig gebruik van voorwaarden

◆ De hoogte van de GCK LV Switchgear minder dan 2000m

◆ De omgevingsluchttemperatuur is niet hoger dan +40 ℃ en de gemiddelde temperatuur binnen 24 uur is niet hoger dan +35 ℃ en de omgevingsluchttemperatuur is niet lager dan-50 ℃

◆ Atmosferische omstandigheden: de lucht is schoon en de relatieve vochtigheid is niet meer dan 50% wanneer de temperatuur +40 ℃ is, en een hogere relatieve vochtigheid is toegestaan ​​wanneer de temperatuur laag is, bijvoorbeeld 90% wanneer de temperatuur +20 ℃ is

◆ De GCK LV Switchgear moet worden geïnstalleerd op plaatsen vrij van brand, droge explosie, ernstige vervuiling, chemische corrosie en gewelddadige trillingen

◆ De helling met het verticale vlak mag niet groter zijn dan 5; Dit product is geschikt voor transport en opslag bij de volgende temperaturen: -25 ℃ ~+55 ℃ en het zal in korte tijd niet hoger zijn dan+70 ℃ (niet meer dan 24 uur); Als aan de bovenstaande gebruiksvoorwaarden niet kan worden voldaan, zal de gebruiker deze verhogen met de fabrikant bij het bestellen en regelen van deze via overleg.

● Belangrijkste technische parameters van de GCK LV SwitchGear

● Architectonische functie

De ladefunctie -eenheid en de deur worden mechanisch verbonden door het bedieningsmechanisme van de hoofdschakelaar. Wanneer de hoofdschakelaar zich in de afsluitingspositie bevindt, kan de deur niet worden geopend en kan het bedieningsmechanisme worden vergrendeld in de afsluitende of openingspositie met een extra hangslot. De compartimenten van functionele eenheden worden gescheiden door metalen platen en de laden hebben een goede uitwisselbaarheid en hebben werkpositie, testpositie en scheidingspositie. Wanneer de lade naar een bepaalde positie wordt geduwd, wordt de lade automatisch gepositioneerd. Op dit moment kan de lade aan de linkerkant van de lade worden getrokken om de positionering vrij te maken en de volgende positie in te voeren. Wanneer de lade uit de kast wordt getrokken, heeft deze ook de functie om te voorkomen dat ze eraf vallen.

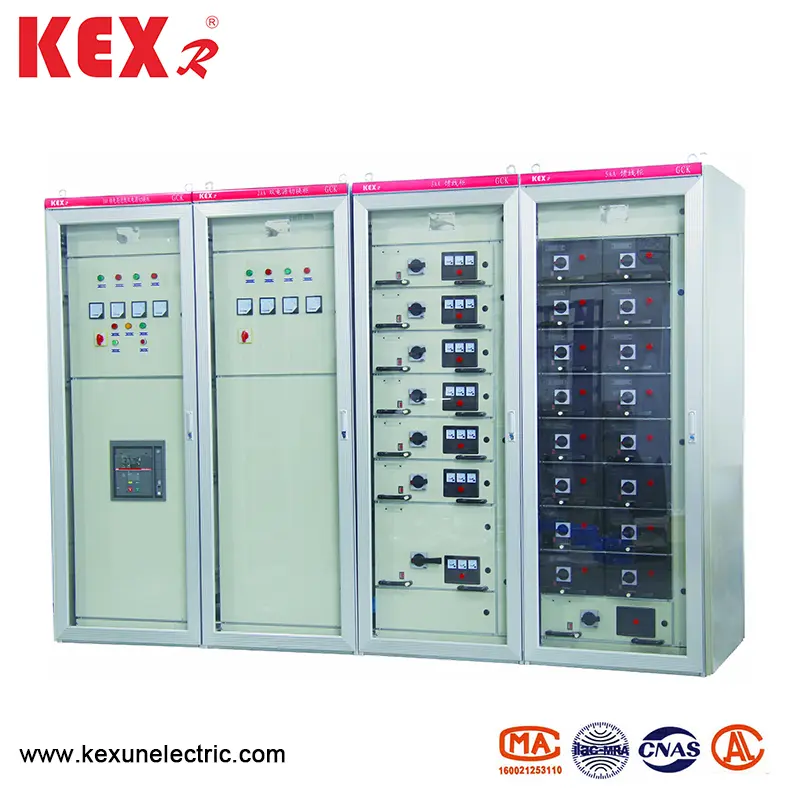

▶ De kast met vaste schema's zoals capaciteitscompensatie en meting heeft hetzelfde uiterlijk en dezelfde horizontale buspositie als de ladekast. Waardoor het kabinet van het ladetype en de vaste kast naast elkaar kunnen worden gebruikt.

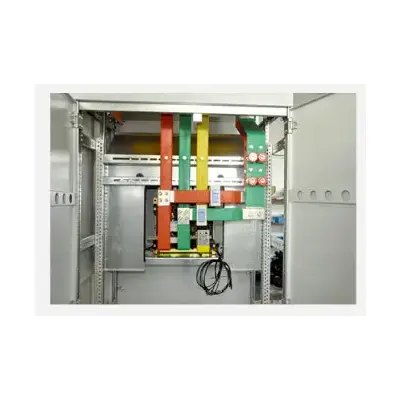

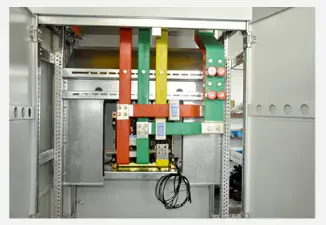

▶ Busbar-systeem: de busbar van de kast heeft driefasig vijfdwijd systeem, enkele busbalk wordt gebruikt wanneer de nominale stroom van horizontale busbar lager is dan 1250A en dubbele busbar wordt gebruikt wanneer de nominale stroom van horizontale busbar boven 1250A is. De horizontale bus tussen kasten wordt overlapt door blokken aan te sluiten, en de verticale busbar is ingesloten door polycarbonaattechnische plastic schaal. De interne schot wordt gebruikt om boogdiffusie te beperken. De neutrale busbar bevindt zich aan de voorkant van de bovenkant van de kast en de beschermende busbalk (PE) bevindt zich aan de onderkant van de kast en is verbonden met het schot van de kast.

▶ Onder de voorwaarde van het niet verlagen van het beschermingsniveau van de schaal, zijn de onderste en bovenkant van de schakelkast voorzien van natuurlijke ventilatieramen.

▶ De beveiligingscijfer van de kastschil is IP40.

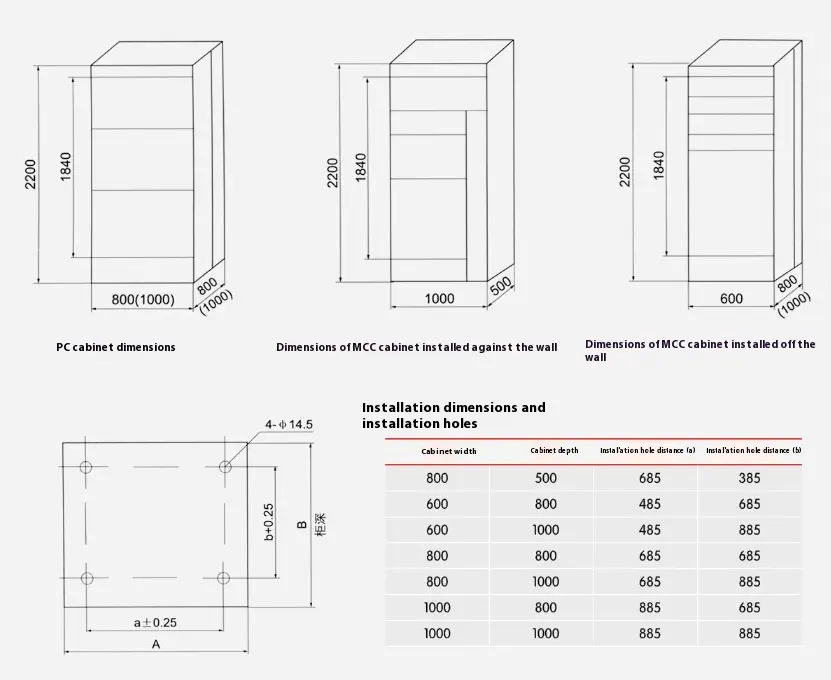

● LV SwitchGear Algemene afmetingen, installatieafmetingen

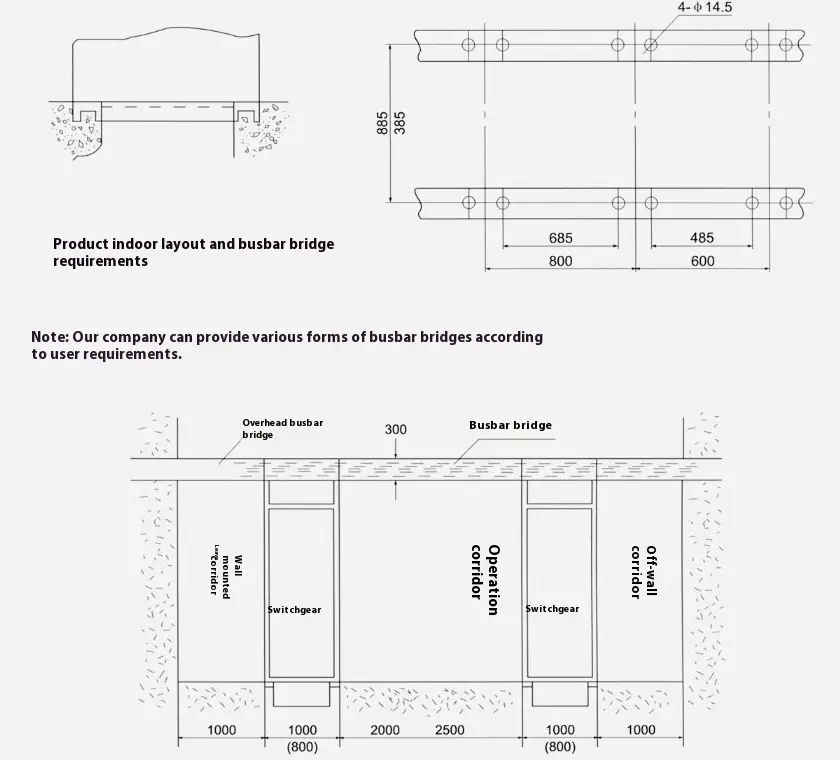

● Schematisch diagram van GCK Type LV SwitchGear Installatie Foundation
