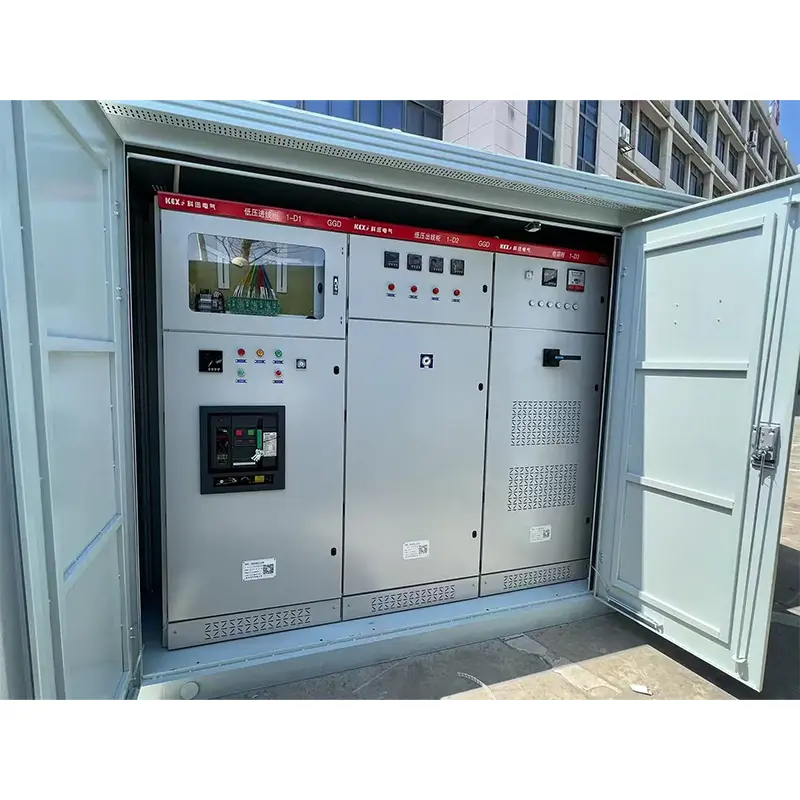

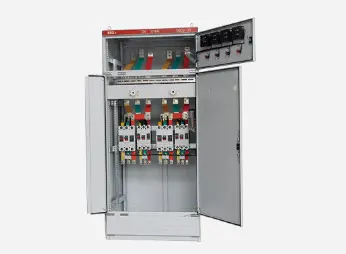

AC Laagspanningsverdelingsschakelaar

● Met behulp van de omstandigheden van het GGD -type AC Laagspanningsverdelingsschakelaar

▶ De omgevingsluchttemperatuur mag niet hoger zijn dan +40 ℃ of lager dan -5 ℃ en de gemiddelde temperatuur binnen 24 uur mag niet hoger zijn dan +35 ℃

▶ De hoogte van binneninstallatie en gebruiksplaats mag niet hoger zijn dan 2000m ； ；;

▶ De relatieve vochtigheid van de omringende lucht mag niet hoger zijn dan 50% bij de hoogste temperatuur van +40 ℃, en een grotere relatieve temperatuur moet worden toegestaan ​​bij een lagere temperatuur (bijvoorbeeld 90% bij +20 ℃), aangezien de invloed van verdachte dauw af en toe kan optreden als gevolg van temperatuurveranderingen;

▶ Wanneer de apparatuur is geïnstalleerd, mag de helling met het verticale vlak niet meer dan 5:

▶ De apparatuur moet worden geïnstalleerd op een plaats waar er geen gewelddadige trillingen en impact zijn, en waar het niet voldoende is om elektrische componenten te corroderen;

Opmerking: wanneer gebruikers speciale vereisten hebben, kunnen ze onderhandelen met de fabrikant.

● Basis elektrische parameters

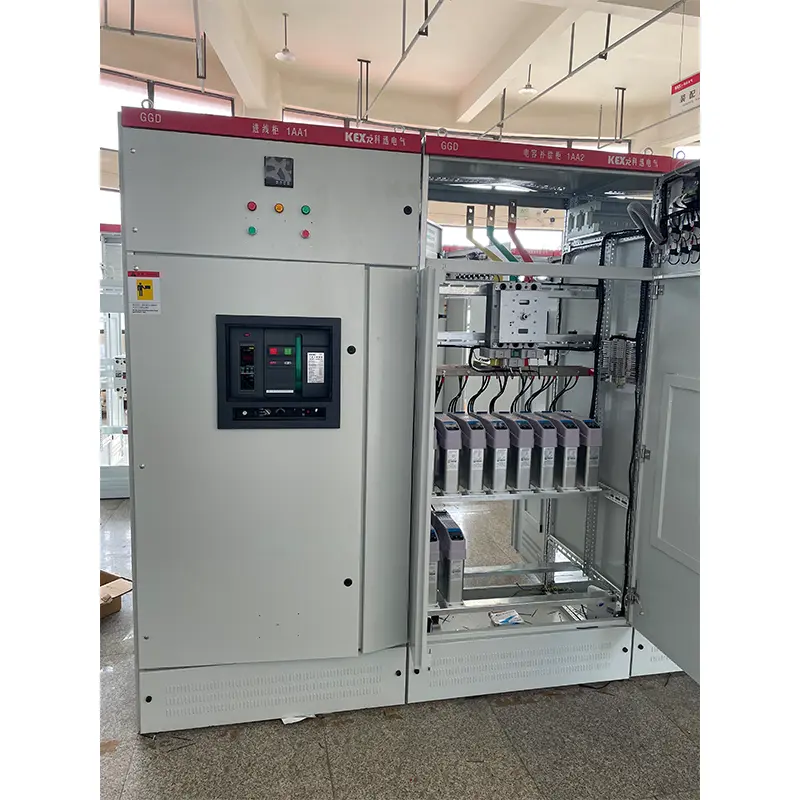

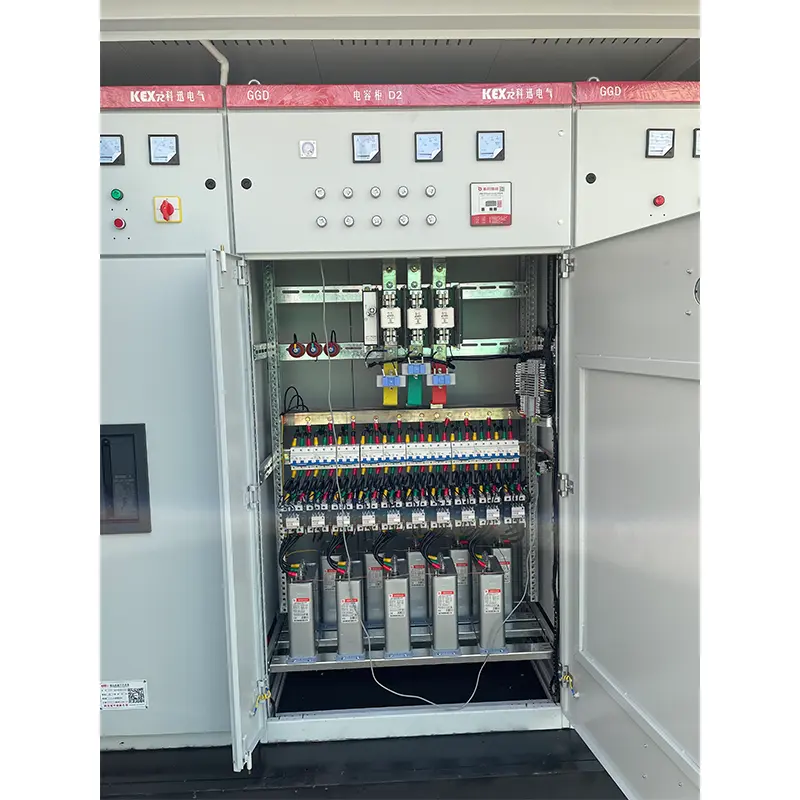

● Ontwerpfunctie

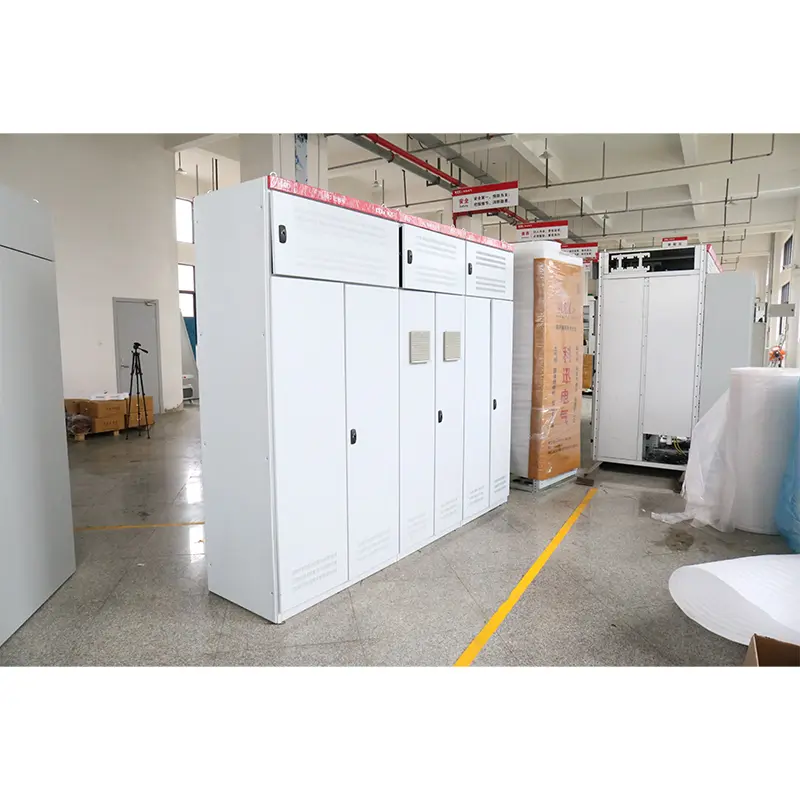

▶ De kast van GGD-type AC Laagspanningsverdelingsschakelaar is in de vorm van algemene kast en het frame wordt geassembleerd door lokaal lassen met 8MF koud gevormd staal. De frame -onderdelen en speciale ondersteunende onderdelen worden geleverd door de aangewezen staalfabrikant om de nauwkeurigheid en kwaliteit van de kast te waarborgen. De componenten van het universele kast zijn ontworpen volgens het modulaire principe en er zijn 20 montagegaten. De universele coëfficiënt is hoog, waardoor de fabriek de pre-productie kan realiseren, waardoor niet alleen de productiecyclus verkort, maar ook de werkefficiëntie verbetert.

▶ Het ontwerp van GGD-type AC Laagspanningsverdeling Switchgeart houdt volledig rekening met de warmtedissipatie bij de werking van de kast. Er zijn verschillende aantallen koelsleuven aan de bovenste en onderkant van de kast. Wanneer de elektrische componenten in de kast warmte genereren, stijgt de hete lucht op en worden ze door de bovenste sleuf gelost, terwijl de koude lucht continu in de kast door de onderste sleuf wordt aangevuld, zodat de afgesloten kast een natuurlijk ventilatiekanaal vormt van onder naar boven om het doel van koeling te bereiken.

▶ Volgens de vereisten van het moderne industriële productmodelleringsontwerp neemt GGD-type AC laagspanningsverdelingsschakelaarsgewijze de methode van Golden Section Ratio aan om de vorm van de kast en de divisiegrootte van elk onderdeel te ontwerpen, waardoor de hele kast mooi en genereus wordt.

▶ De kastdeur is verbonden met het frame door een roterend scharnier, wat handig is voor installatie en demontage. Een rubberen strip van de gevel is ingebed in de zoom van de deur. Wanneer de deur gesloten is, heeft de strook tussen de deur en het frame een bepaalde compressieslag, die kan voorkomen dat de deur direct met de kast botst en het beschermingsniveau van de deur kan verbeteren.

▶ De instrumentendeur uitgerust met elektrische componenten is verbonden met het frame door meerdere strengen van zachte koperen draden, en de installatieonderdelen in de kast zijn verbonden met het frame door gekartelde schroeven, zodat de hele kast een compleet aardingsbeveiligingssysteem vormt.

▶ De toplaag van de kast is gemaakt van polyester oranje bakverf, die een sterke hechting en goede textuur heeft. Het hele kast is op sublichte toon, wat het oogverblindende effect vermijdt en een comfortabele visuele omgeving creëert voor het dienstverlening van het personeel.

▶ De bovenste dekking van de kast kan worden verwijderd indien nodig, wat handig is voor de montage en aanpassing van de hoofdbus op het terrein. De vier hoeken van de kast zijn uitgerust met hefringen voor tillen en verzending.

▶ Het beschermingsniveau van de kast is IP30 en gebruikers kunnen ook kiezen tussen IP20 en IP40 volgens de vereisten van de gebruiksomgeving.

● Installatie en gebruik

Nadat het product op de ontvangende plaats is aangekomen, moet het eerst controleren of de verpakking intact is en de relevante afdelingen op de hoogte stellen om de redenen op tijd te vinden waarop problemen worden gevonden. Voor producten die niet onmiddellijk zijn geïnstalleerd, moeten ze op geschikte plaatsen worden geplaatst volgens de bepalingen van normale gebruiksvoorwaarden.

◆ Productinstallatie

De installatie van producten moet worden uitgevoerd volgens het installatieschematische diagram (zie bijgevoegde figuur) en de basiskanaalstaal en bouten moeten door gebruikers worden verstrekt. Wanneer de hoofdbus in een hele rij met tinplating wordt geïnstalleerd, moet het overlappende oppervlak worden gerepareerd en genivelleerd, gereinigd, gecoat met neutrale vaseline of andere maatregelen genomen en vervolgens worden vastgemaakt met bouten.

◆ De producten moeten worden geïnspecteerd en getest op de volgende items na installatie en voordat ze in gebruik worden gesteld.

▶ Controleer of de bovenste verf van de kast is afgevallen en of de kast droog en schoon is.

▶ Of het bedieningsmechanisme van elektrische componenten flexibel is en er geen jamming of overmatige werkkracht zou moeten zijn.

▶ Of het aandeel van de hoofd- en hulpcontacten van de belangrijkste elektrische apparaten betrouwbaar en nauwkeurig is.

▶ Of de verhouding en polariteit van instrumentindicatie en transformator correct zijn.

▶ Of de busbarverbinding goed is en of de isolatie ondersteunt, montageonderdelen en accessoires zijn stevig en betrouwbaar geïnstalleerd.

▶ Of de hulpcontact voldoet aan de vereisten, of de Fuse Core -specificatie van de zekering correct is, of de instellingswaarde van het relais voldoet aan de ontwerpvereisten en of de actie betrouwbaar en nauwkeurig is.

▶ Of het contact van het circuit voldoet aan de vereisten van het elektrische schematische diagram.

▶ Of het beschermingscircuitsysteem aan de vereisten voldoet.

▶ Gebruik een megohmmeter van 500 volt om de isolatieweerstandswaarde niet minder dan 1 megohmmeter te meten.

◆ Voorzorgsmaatregelen voor gebruik

(1). Dit product wordt niet tegen de muur geïnstalleerd, aan één zijde (voorkant) en onderhouden met dubbele deuren. Alleen gekwalificeerde professionals kunnen het productonderhoudskanaal en de kastdeur binnenkomen of openen voor bediening, inspectie en onderhoud.

(2). Luchtschakelaar zal na vele malen, het belangrijkste contact lokale brandwonden maken en koolstofstoffen produceren, de contactweerstand vergroten, moet regelmatig onderhoud en reparatie van luchtschakelaar zijn volgens de bedrijfsinstructies.

◆ Productcomplete set

▶ Pakkinglijst

▶ Productcertificaat

▶ Instructies voor gebruik

▶ Fabriekstestrapport

▶ Relevante elektrische tekeningen

▶ Kastdeursleutels, bedieningshandgrepen en reserveonderdelen gespecificeerd in het contract.

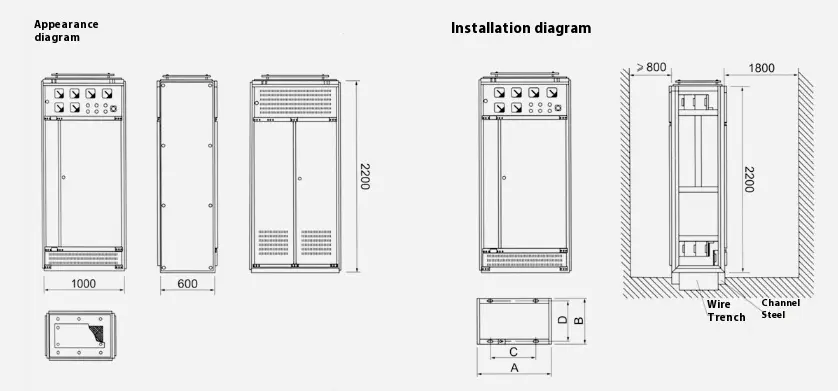

● Overzichts- en installatieschematisch diagram
