Laagspanningsverdelingsschakelaar

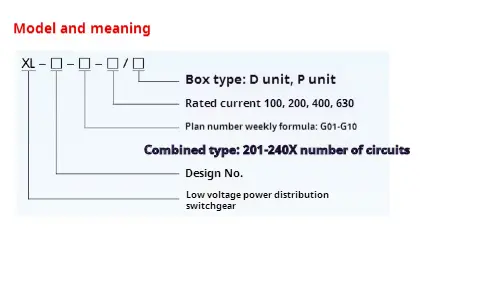

● Model betekenis

● Voorwaarden gebruiken

◆ Het XL-21-type laagspanningsvermogensverdelingsschakelaar moet op een hoogte minder dan 2000m geïnstalleerd.

◆ De omgevingstemperatuur en omgevingsluchttemperatuur zijn niet hoger dan +40 ℃, maar de gemiddelde temperatuur is niet hoger dan +35 ℃ en de omgevingsluchttemperatuur is niet lager dan -100 ℃ in een periode van 24 uur.

◆ Er mag geen overmatig stof, zuur, zout, corrosief en explosief gas in de lucht zijn. De relatieve temperatuur mag niet groter zijn dan 50% bij de hoogste temperatuur van +40 ℃, en een hogere relatieve temperatuur is toegestaan ​​bij de laagste temperatuur, zoals 90% onder +20 ℃. Er moet aan worden geacht dat algemene condensatie af en toe kan optreden als gevolg van temperatuurveranderingen.

◆ Wanneer gebruikers speciale vereisten hebben, kunnen ze onderhandelen met de fabrikant.

● Ontwerpfuncties

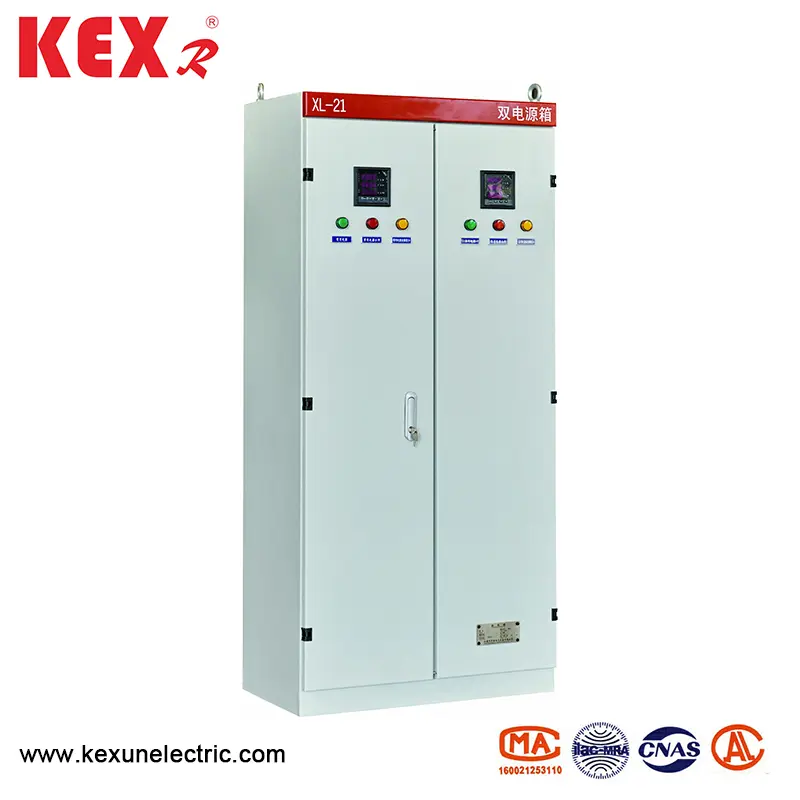

◆ Het XL-21-type laagspanningsvermogensverdelingsschakelaar is op de vloer gemonteerd en kan direct worden geïnstalleerd onder de transformator. De switchgear-behuizing is gemaakt van hoogwaardige stalen plaat gelast of geassembleerd, en de werkhandgreep van de messchakelaar wordt op de rechter kolom voor de schakelgerei geïnstalleerd, die kan worden gebruikt voor het schakelen van de voeding. Een voltmeter wordt geïnstalleerd voor de stroomverdelingskast. Geeft de busspanning aan. Er is een deur voor de stroomverdelingskist. Nadat de deur is geopend, wordt alle apparatuur in de stroomverdelingsbox blootgesteld, wat handig is voor onderhoud. Deze stroomdistributiebox hanteert nieuwe componenten ontworpen door China, die de kenmerken van compacte structuur, handig onderhoud en flexibele combinatie van circuitschema's heeft. Het stroomverdelingsbox is uitgerust met een stroomonderbreker als kortsluitbeveiliging en een bedieningsknop kan voor de deur worden geïnstalleerd.

◆ Bedrijfsmodus: handmatig.

◆ Installatiemodus: verticale installatie

◆ Bedradingsmodus: vaste bedrading

● Technische parameters van het XL-21-type laagspanningsverdeling Switchgear

● Installeren en gebruiken van het XL-21-type laagspanningsverdelingsschakelaar

◆ De stroomverdelingskist kan alleen worden verpakt en getransporteerd na het doorgeven van de inspectie. Wanneer het product op de bestemming aankomt, controleer dan eerst of het vak is voltooid. Als de stroomverdelingskast niet onmiddellijk is geïnstalleerd, bewaar het product dan op een droge en schone plaats.

◆ De stroomverdelingskast kan worden geïnstalleerd volgens de installatietekening en het funderingskanaalstaal en de schroeven moeten door de gebruiker worden verstrekt. Als de kabel extravert is, zal de gebruiker de funderingsgroef begraven en de kabelgeulen buiten de onderste plakbout.

◆ Nadat het stroomverdelingsbox is geïnstalleerd of gereviseerd, moet een reeks items worden geïnspecteerd en getest voordat deze in gebruik wordt genomen.

(1) Controleer of de interne elektrische apparatuur en bedrading voldoen aan het schematische diagram.

(2) Controleer en bedien de schakelaar verschillende keren om te zien of deze flexibel en normaal is.

(3) Controleer en test of alle meters en relais nauwkeurig zijn.

● Bestelinstructies

Documenten en accessoires geleverd door Kexun bij het leveren.

▶ Leveringslijst.

▶ Productcertificaat.

▶ Het fabrieksinspectierapport.

▶ Productbeschrijving

▶ Primair systeemdiagram, regelingsschema diagram en secundair bedradingsschema.

▶ Kastdeursleutels, bedieningshandgrepen en reserveonderdelen gespecificeerd in het contract.

▶ Instructies voor het gebruik van hoofdcomponenten
