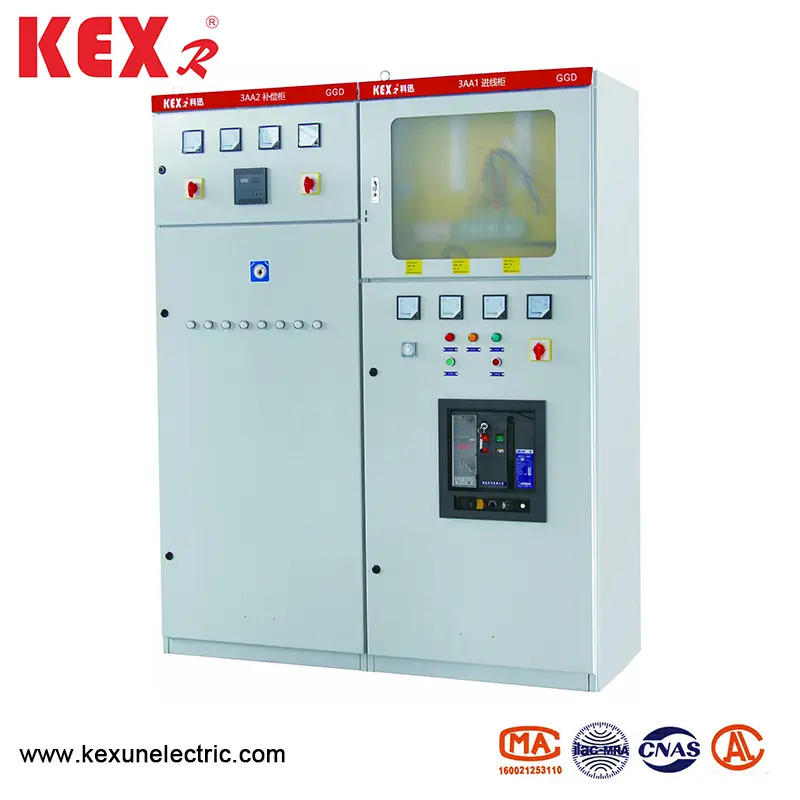

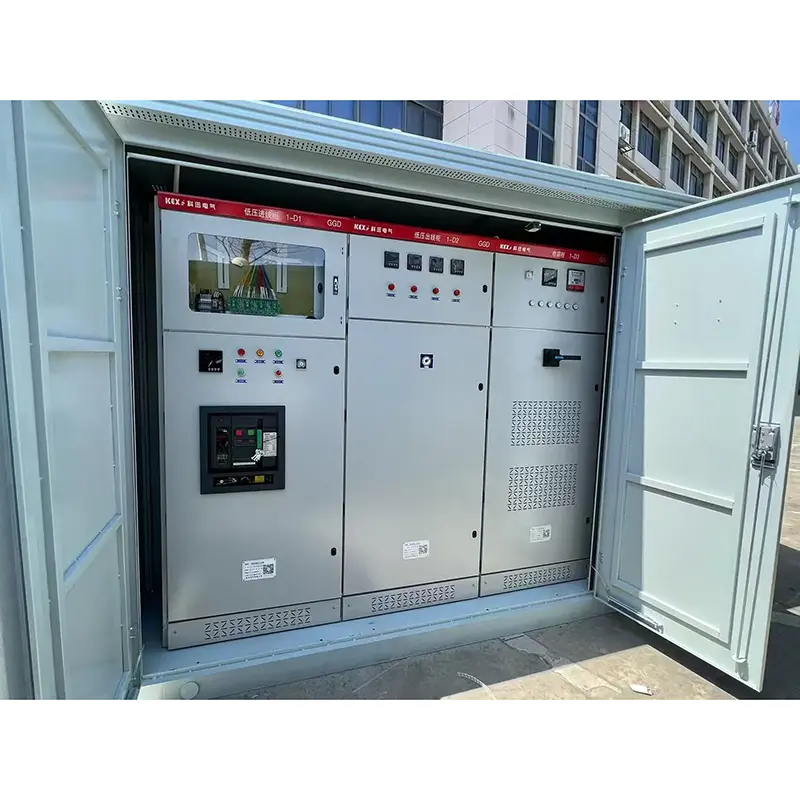

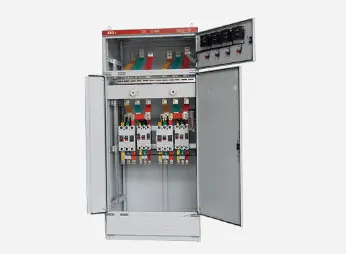

AC Laagspanningsverdelingskast

● Toepassingsgebied

GGD AC Laagspanningsdistributiekast is een nieuw type laagspanningsdistributiekast ontworpen op basis van veiligheid, economie, rationaliteit en betrouwbaarheid volgens de vereisten van de bevoegde superieuren van het ministerie van Energie en de meeste energie-gebruikers en ontwerpafdelingen. Het product heeft de kenmerken van hoog brekencapaciteit, goede dynamische en thermische stabiliteit, flexibel elektrisch schema, handige combinatie, serie, sterke praktijkbaarheid, nieuwe structuur en hoog beschermingsniveau en kan worden gebruikt als een bijgewerkt product van laagspanningsschakelaars. GGD AC Laagspanningsdistributiekast conformeert zich aan IEC439 Laagspanningsschakelaar en controleGear, GB7251 Laagspanningsschakelaars en andere normen.

● Model betekenis

● Elektrische prestaties

◆ Basis elektrische parameters

◆ Hoofdcircuitschema

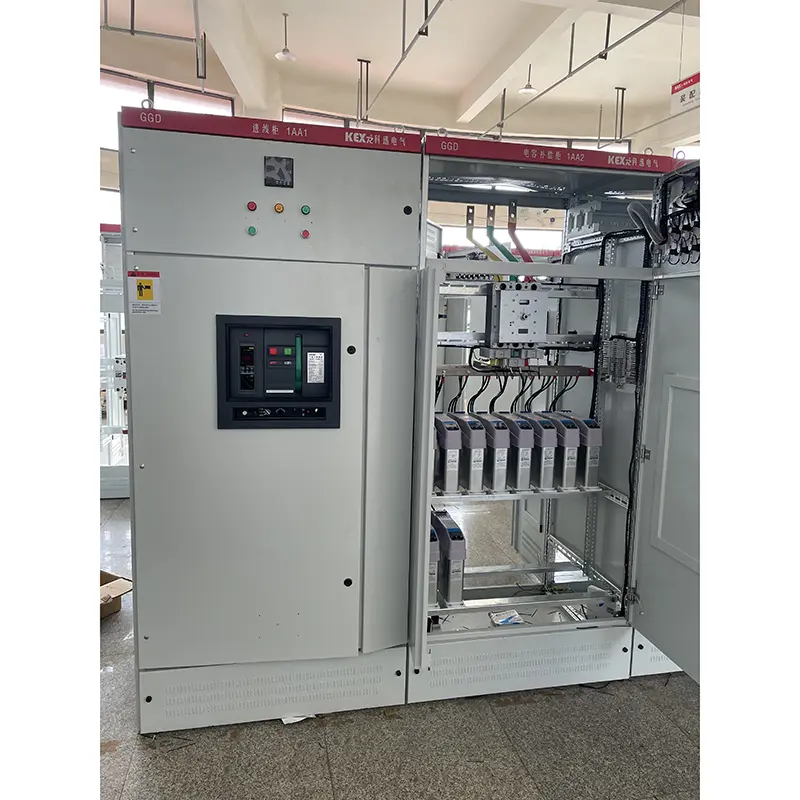

Er zijn 129 schema's en 298 specificaties voor het hoofdcircuit van GGD AC lage spanningsdistributiekast (exclusief de schema's en specificaties afgeleid van de functionele veranderingen van hulpcircuits en de veranderingen van de controlevoltage). Onder hen heeft GGD1 49 schema's en 123 specificaties. GGD2 heeft 53 schema's en 107 specificaties. GGD3 -model heeft 27 schema's en 68 specificaties Het hoofdcircuitschema werd geselecteerd door de meningen van de meerderheid van de ontwerp- en gebruiksafdelingen te vragen, die het schema dat nodig is voor energiecentrales verhoogde. Nominale stroom tot 3150A, geschikt voor distributietransformatoren van 2000KVA en lager. Om te voldoen aan de behoeften van reactieve vermogenscompensatie, zijn bovendien GGJ1- en GGJ2 -transmissie -compensatiekasten ontworpen, met 4 hoofdcircuitschema's en 12 specificaties in totaal.

◆ Schema voor hulpcircuit

Het ontwerp van het hulpcircuit is verdeeld in twee delen: het voedingsschema en het schema van de elektriciteitscentrale. Er is voldoende ruimte in de BGD -kast om secundaire componenten te installeren. Tegelijkertijd heeft NLS ook een speciale LM23D -huidige transformator ontwikkeld om te voldoen aan de behoeften van energiecentrales en speciale gebruikers bij het bevestigen van relaisbescherming.

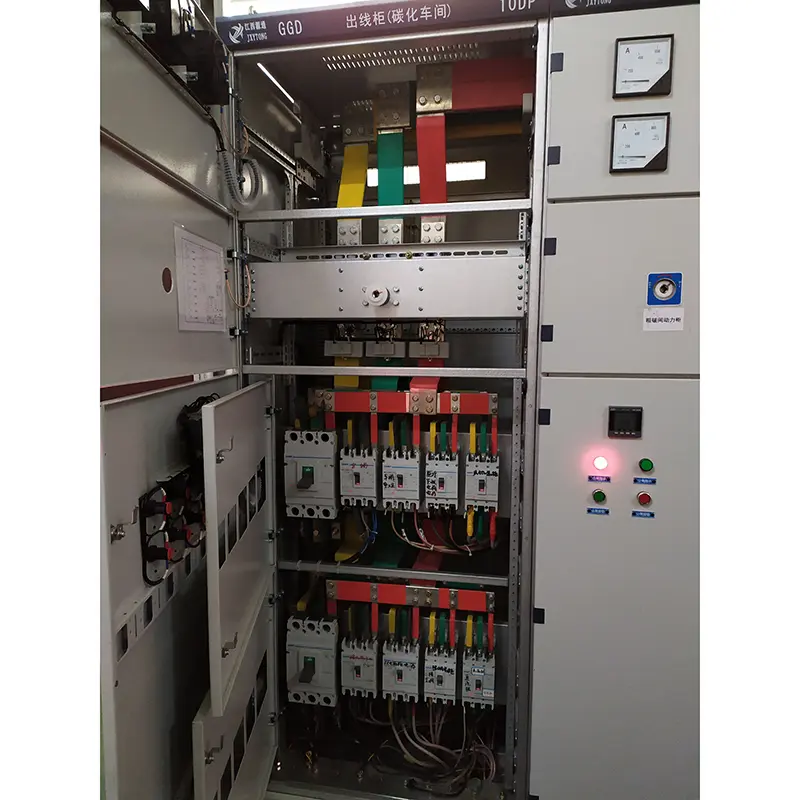

◆ Hoofdbus-bar

Gezien de prijsverhouding en de haalbaarheid van het vervangen van koper door aluminium, kan een enkele aluminiumbus worden gebruikt wanneer de nominale stroom lager is dan 1500A, en een dubbele koperen bus kan worden gebruikt wanneer de nominale stroom boven 1500 is. Natuurlijk kan de fabrikant ook de aluminiumbus vervangen door een koperen bus door dezelfde huidige capaciteit volgens de vereisten van gebruikers. De overlappende oppervlakken van bussen worden allemaal behandeld door vijvertinproces

◆ Selectie van elektrische componenten

▶ GGD-type AC Laagspanningskastje Laagspanningskastje hanteert hoofdzakelijk geavanceerde elektrische componenten die in China in massa kunnen worden geproduceerd. Tegelijkertijd zijn volgens het principe van economie en rationaliteit sommige beschikbare oude producten, zoals DZ10D en D220, gereserveerd op het uitgangspunt van het volledig overwegen van de haalbaarheid, en verouderde producten worden niet geselecteerd.

▶ HD13BX en HS13BX Rotary Operated messchakelaars zijn speciale componenten ontworpen door NLS om te voldoen aan de behoeften van de unieke structuur van BGGD -kast. Ze veranderen de bewerkingsmodus van het mechanisme en behouden de voordelen van de oude producten en zijn praktische elektrische componenten.

▶ Als de ontwerpafdeling nieuwe elektrische componenten selecteert met betere prestaties en meer geavanceerde technologie volgens de behoeften van gebruikers, heeft het GGD-type AC laagspanningsdistributiekast een goede installatieflexibiliteit, en over het algemeen zal het geen problemen veroorzaken bij de productie en installatie vanwege het bijwerken van elektrische componenten.

▶ Om de dynamische stabiliteit van het hoofdcircuit verder te verbeteren, ontwierp NLS ZM gecombineerde busklem en isolatieondersteuning voor GGD -kast. De busbar klem is gemaakt van hoogwaardig en met een hoge vlam die terughoudend PP0-legeringsmateriaal, dat een hoge isolatiesterkte, goede zelfuitwillende prestaties en unieke structuur heeft. Het kan gemakkelijk worden gecombineerd in een enkele busbar klem of een dubbele busbar klem alleen door de bouwsteen aan te passen. De isolatieondersteuning is mouw-type gevormde gewricht met lage kosten en hoge sterkte, die het defect van onvoldoende kruipafstand van oude producten oplost.

● Installatie en gebruik

Nadat het product op de ontvangende plaats is aangekomen, moet het eerst controleren of de verpakking intact is en de relevante afdelingen op de hoogte stellen om de redenen op tijd te vinden waarop problemen worden gevonden. Voor producten die niet onmiddellijk zijn geïnstalleerd, moeten ze op geschikte plaatsen worden geplaatst volgens de bepalingen van normale gebruiksvoorwaarden.

◆ Productinstallatie

 De installatie van producten moet worden uitgevoerd volgens het installatieschematische diagram (zie bijgevoegde figuur) en de basiskanaalstaal en bouten moeten door gebruikers worden verstrekt. Wanneer de hoofdbus in een hele rij met tinplating wordt geïnstalleerd, moet het overlappende oppervlak worden gerepareerd en genivelleerd, gereinigd, gecoat met neutrale vaseline of andere maatregelen genomen en vervolgens worden vastgemaakt met bouten.

◆ De producten moeten worden geïnspecteerd en getest op de volgende items na installatie en voordat ze in gebruik worden gesteld.

▶ Controleer of de bovenste verf van de kast is afgevallen en of de kast droog en schoon is.

▶ Of het bedieningsmechanisme van elektrische componenten flexibel is en er geen jamming of overmatige werkkracht zou moeten zijn.

▶ Of het aandeel van de hoofd- en hulpcontacten van de belangrijkste elektrische apparaten betrouwbaar en nauwkeurig is.

▶ Of de verhouding en polariteit van instrumentindicatie en transformator correct zijn.

▶ Of de busbarverbinding goed is en of de isolatie ondersteunt, montageonderdelen en accessoires zijn stevig en betrouwbaar geïnstalleerd.

▶ Of de hulpcontact voldoet aan de vereisten, of de Fuse Core -specificatie van de zekering correct is, of de instellingswaarde van het relais voldoet aan de ontwerpvereisten en of de actie betrouwbaar en nauwkeurig is.

▶ Of het contact van het circuit voldoet aan de vereisten van het elektrische schematische diagram.

▶ Of het beschermingscircuitsysteem aan de vereisten voldoet.

▶ Gebruik een megohmmeter van 500 volt om de isolatieweerstandswaarde niet minder dan 1 megohmmeter te meten.

◆ Voorzorgsmaatregelen voor gebruik

(1). Dit product wordt niet tegen de muur geïnstalleerd, aan één zijde (voorkant) en onderhouden met dubbele deuren. Alleen gekwalificeerde professionals kunnen het productonderhoudskanaal en de kastdeur binnenkomen of openen voor bediening, inspectie en onderhoud.

(2). Luchtschakelaar zal na vele malen, het belangrijkste contact lokale brandwonden maken en koolstofstoffen produceren, de contactweerstand vergroten, moet regelmatig onderhoud en reparatie van luchtschakelaar zijn volgens de bedrijfsinstructies.

◆ De fabrikant verstrekt de volgende documenten en accessoires bij het leveren:

▶ Pakkinglijst

▶ Productcertificaat

▶ Instructies voor gebruik

▶ Fabriekstestrapport

▶ Relevante elektrische tekeningen

▶ Kastdeursleutels, bedieningshandgrepen en reserveonderdelen gespecificeerd in het contract.

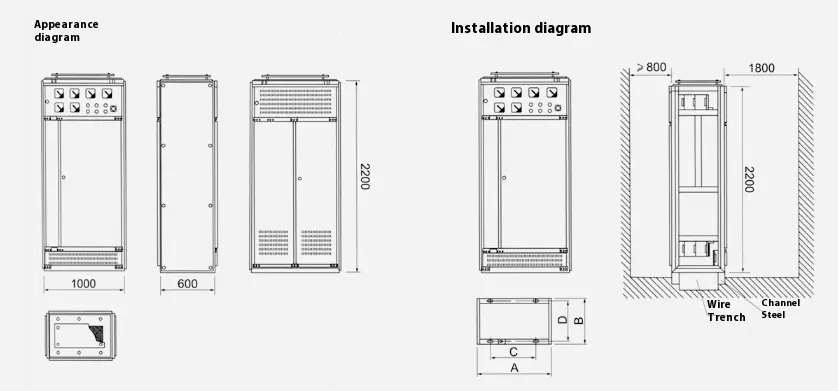

● Overzichts- en installatieschematisch diagram van GGD-type AC Laagspanningskast
